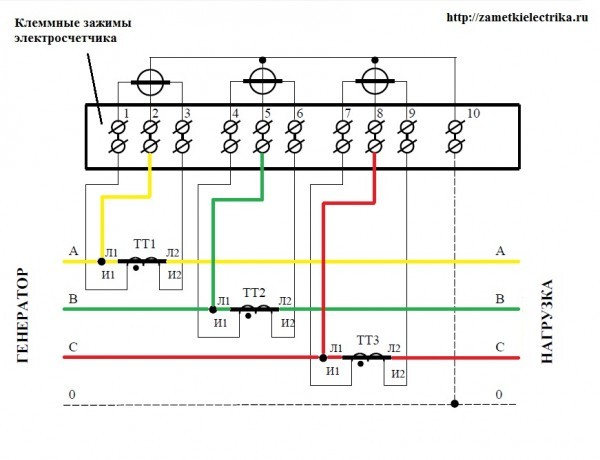

Схема подключения счетчика к трехфазной трехпроводной или четырехпроводной сети с помощью 3 трансформаторов тока

Question

что за контакты 2,5,8? это зажимной болт на счётчике? если да, то фаза прямиком к нему присоединяется? тогда Тр-тор тока к зажиму 1-3 крепится. Я правильно поннимаю схему?

user_27199112 · Accepted Answer

Совершенно верно.
1-3, 4-6 и 7-9 это последовательные цепи. Токовые зажимы.
2, 5 и 8 - зажимы параллельных цепей. Напряженческие.
Внутри счетчика после измерительных элементов цепи напряжения собраны в "звезду" и выведены на 10 клемму.
Кстати, на схеме не показаны цепи заземления токовых цепей.
