Вопрос по AutoCad,черчение

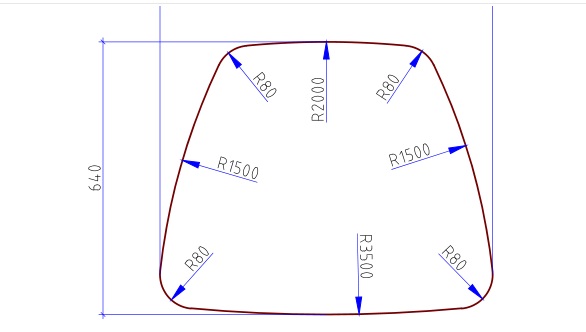

Помогите, не могу понять, какой функцией начертить радиус 1500?Сопряжением? Спасибо
В данном случае, сначала командой f (fillet) делаешь закругления радусом 80 мм.
После этого команда с (circle) в опциях указываешь ttr (tan, tan, radius) - указываешь нижний радиус (на нём появится значёк касательной) потом, точно так же верхний и вводишь 1500 и жмёшь пробел. После этого, командой tr (trim) обрезаешь лишние части круга и радиусов скругления (80 мм которые)
можно и сопряжением.
выбрать сопряжение радиусом, правой кнопкой мыши, ввести радиус.
Найти опцию где рисуется круг. Если на англ то надо выбрать там где ты обозначаешь точку или прямую сопряжения и радиус. Там так же есть нарисовать просто круг и указать радиус. На англ вроде как circle....или я неправильно поняла вопрос...?
