Схема припайки штекер к наушникам

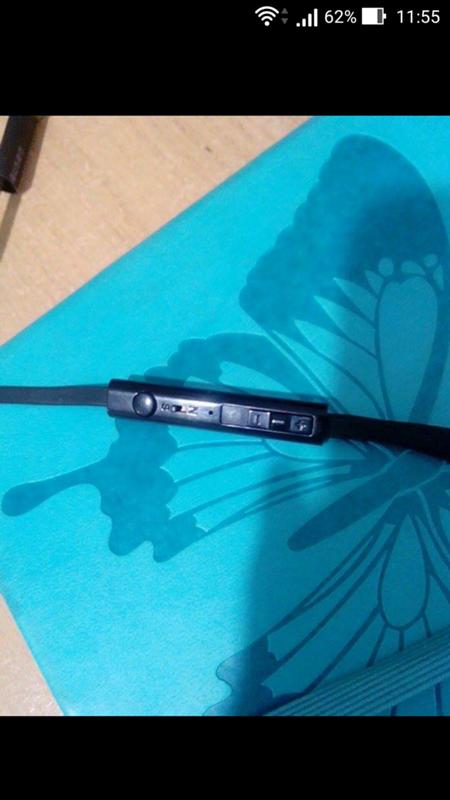

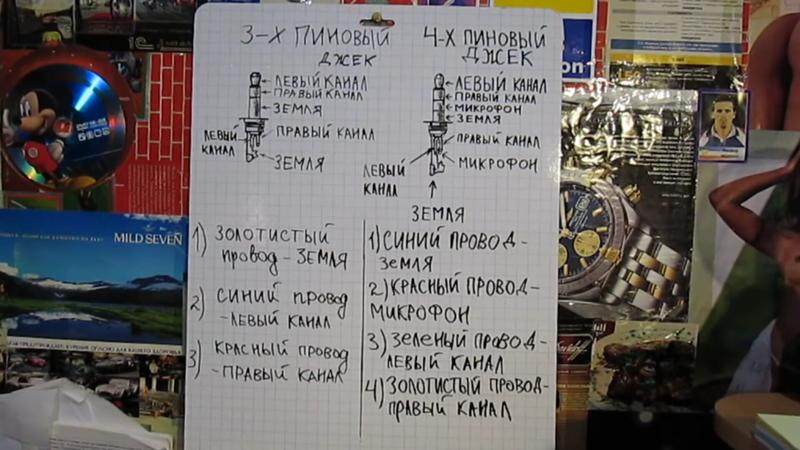

Здравствуйте! У меня гарнитура к телефону с кнопкой, шумоподавлением, и регулятором громкости. Поломался провод возле штекера. Там 4 провода. Решил перепаять новый штекер. Купил тоже 4-х пиковый. Сделал все, как показано на прикрепленном изображении, т. к. как было ранее не запомнил. Припаял вроде бы хорошо. Теперь не работает кнопка и правый наушник. Микрофон и левый наушник работают. Может что сделал неправильно? Подскажите пожалуйста! Не уверен, но мне кажется, что до этого какие-то провода между собой соединялись.

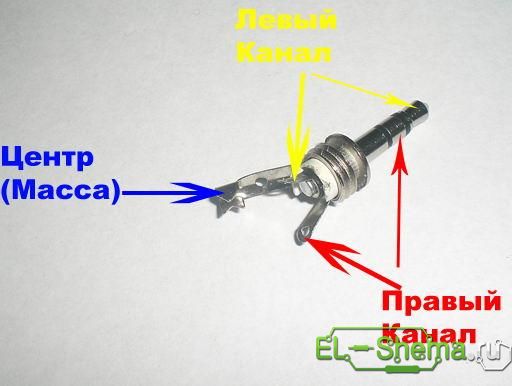

Земля и правый канал видимо перепутал местами по цветам в списке справа (в "стандартном" варианте земля золотистый/без изоляции/оплетка)...

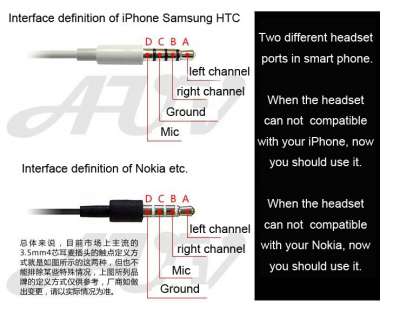

1. Девайсы имеющие микрофон имеют РАЗНУЮ РАСПИНОВКУ.
2. Цвета, выходящие на твой Джек из этой х*рни не имеют НИКАКОГО значения.
3. Как поступить :
3.1. Найти мультиметр.
3.2. Установить на х*рне максимальную громкость, и выключить все функции, если там есть чего..
3.3. Начав с любого провода, вызвонить прибором на самом низшем пределе (до 100 Ом, прозвонка) все концы ; найти такой провод, относительно которого будет одинаковое сопротивление (от 16 до 60 ом, но одинаковое!) два других провода. Эти два других есть левый и правый выход. Относительно которого их сопротивление одинаково - общий. Кстати : между левым и правым выходом сопротивление будет = сумме предыдущих.
Оставшийся - микрофон. Он либо ни с чем не звонится, либо имеет очень большое сопротивление.
3.4. То же можно сделать при помощи пальчиковой батарейки, на слух.
Нужно найти ОБЩИЙ. Правильность включения R/L не важна.. А вот узнать распиновку гнезда сложнее..
Классно рисуешь..)
Обычно золотистый это земля.... а красный правый....
