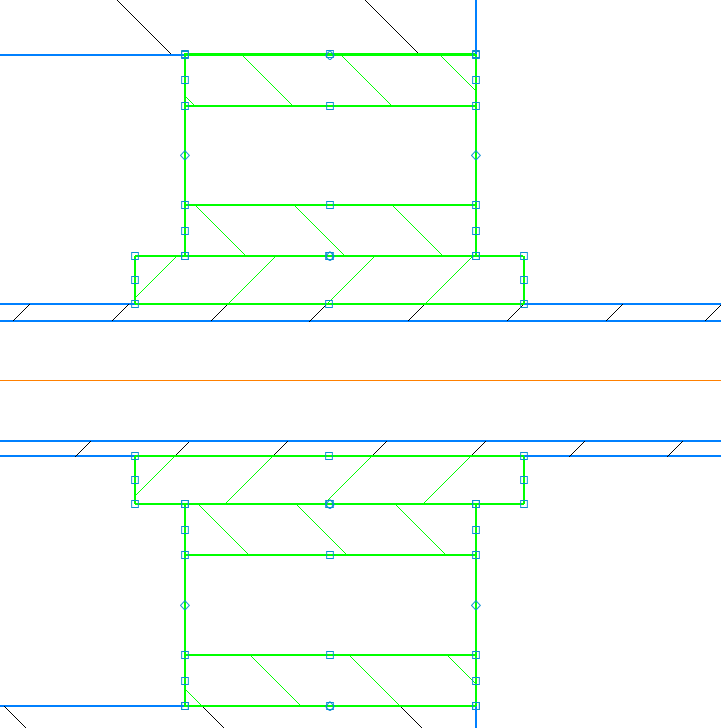

Подскажите что это за крепление на чертеже из компаса? (выделено)
Нужно сделать деталировку этого крепления, а не понимаю что это, по середине сифонная трубка, по которой движется пар
По дате
По рейтингу
Н-да, это как ребус: угадай что я (или кто то) нарисовал?
И вы зря удалили предыдущий ответ! Больше на ум ничего не приходит, чем то что он написал, да и вряд ли у кого нибудь придёт. Хотя бы размеры какие нить, диаметральные или линейные, тогда б может быть что то и пришло на ум. А так всё что угодно может быть. Посему мой ответ вероятно тоже в топку.
Можно трактовать как три трубки зелёные трубки. В среднюю вставлена синяя с паром.
