Замена конфорки электроплиты

Question

Замена конфорки электроплиты

John White Ученик (182), закрыт 5 лет назад

Хочу заменить конфорку старой электрической плиты, открыл и увидел, что там один контакт объединен с другим, почему так сделано? Вероятно кто-то давно ремонтировал из местных коммунальных служб. Допустимо ли это?

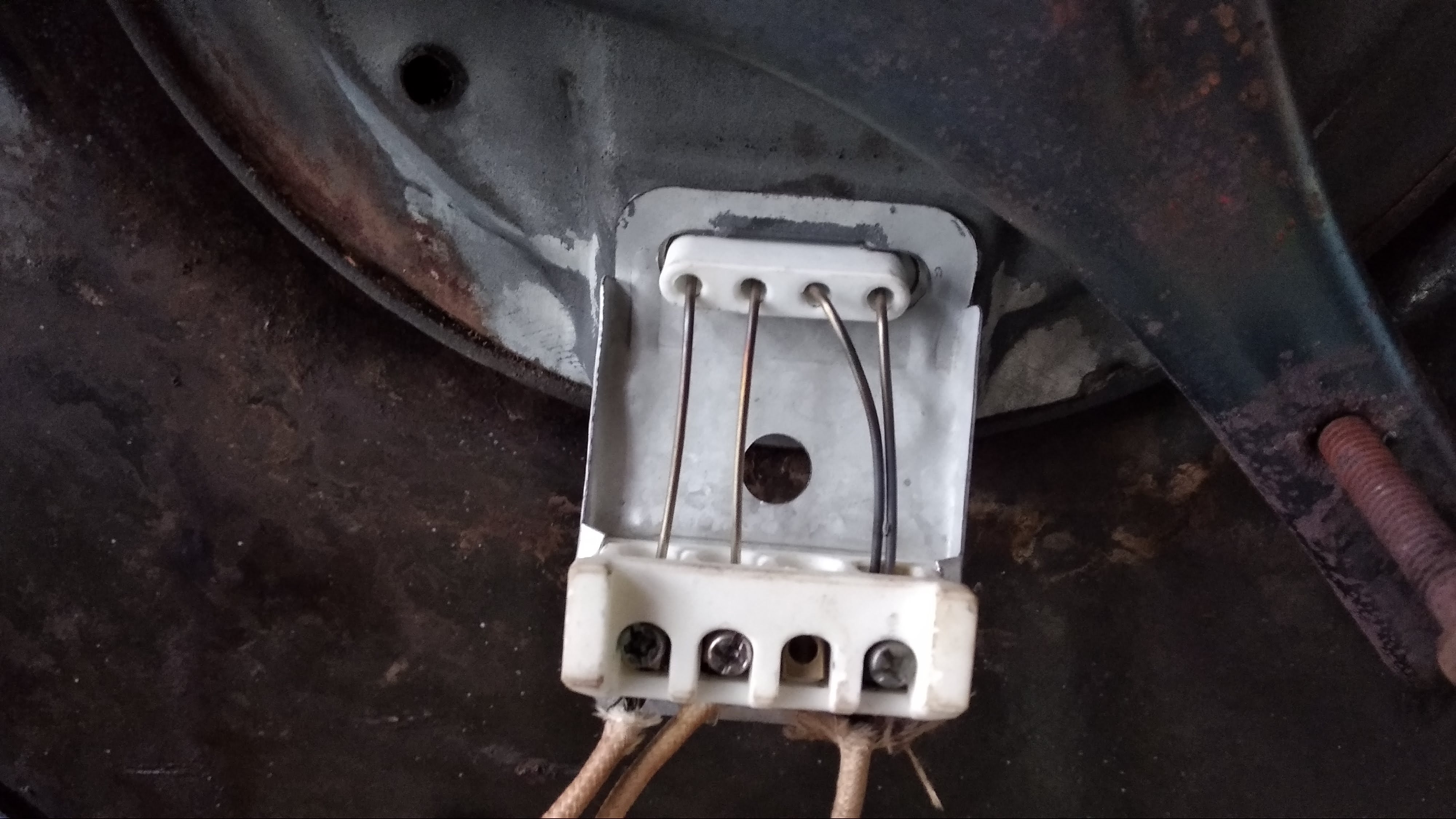

Прикладываю фото. Там есть нумерация 1-2-4-3. Получается 4ый контакт объединен с 3им.
У плиты три температурных режима.

Answer 1

Три провода, четыре контакта, понятно что не хватает проводов, два контакта надо соединить

Answer 2

одна обмотка на ней сгоревшая скорее всего

Answer 3

Это два нагревателя в одной конфорке, их контакты выведены на клеммник. Вполне вероятно, что завод-изготовитель уже так подключил.

Answer 4

Все нормально, у меня на плитке была перемычки. Там на ней надпись должна быть, можно найти схему подключения.

Answer 5

Это нормально.
При такой схеме можно сделать даже 4 режима, не то что три.

Answer 6

продукт стандартизации-у плиты три режима а комфорка и для 4-х режимных тоже

Answer 7

Мастер один шуруп потерял, пришлось так сделать. На конфорке схема есть
