Преобразование электрических цепей

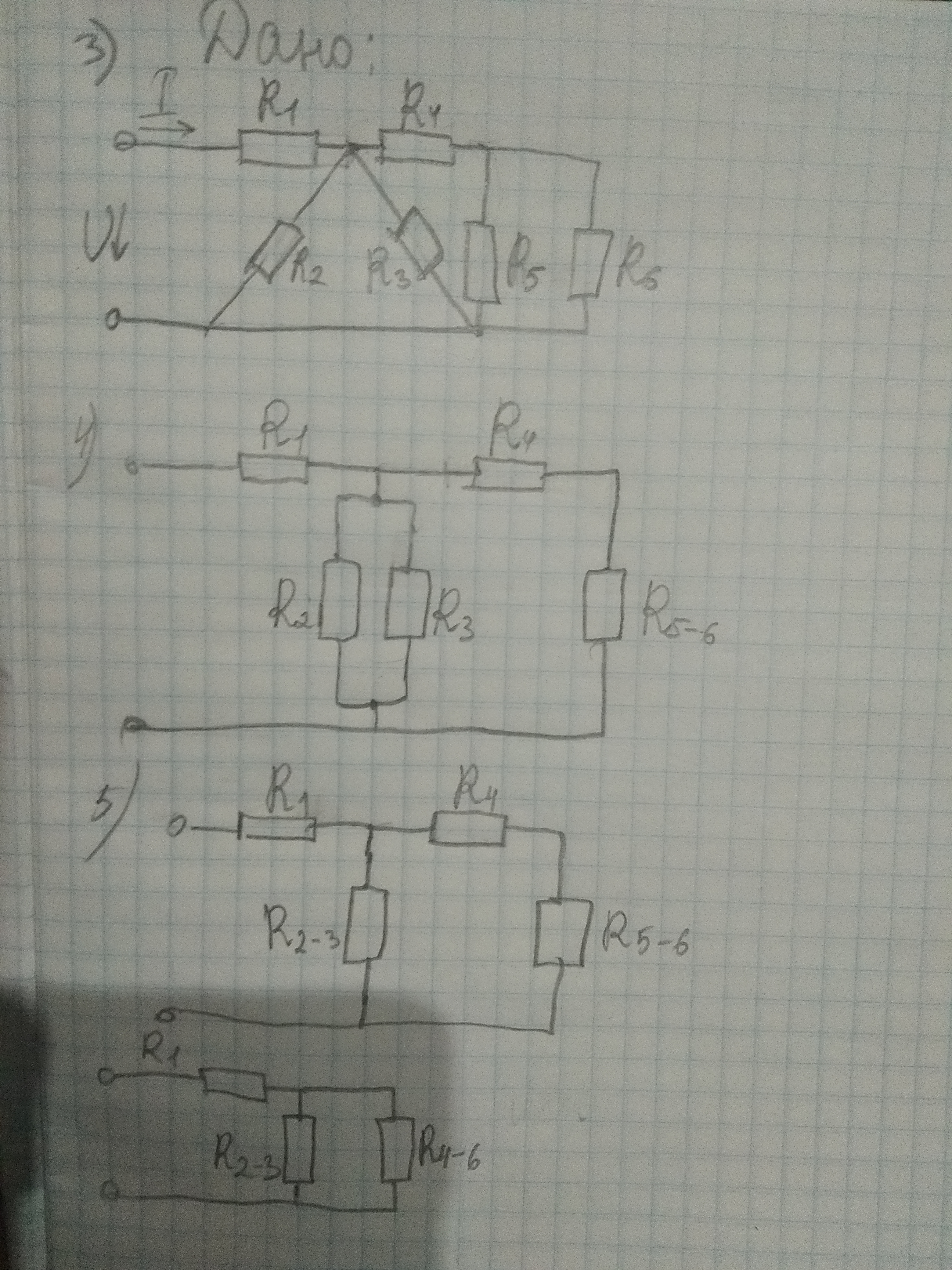

Здравствуйте. По заданию нужно найти сопротивление, упростив при этом схему. Правильно ли такое упрощение или второй и третий резистор нельзя параллельными ставить? И ещё очень волнует R4. Можно ли его приплюсовать к R5-6 и спустить вниз или нужно наоборот наверх поднимать и тогда R1,R2-3 и R4-6 образуют звезду? Или R2-3,R4 и R5-6 образуют треугольник?
Буду очень благодарна за объяснение
да, все верно
в ваших примерах нет соединения звездой или треугольником - сплошь параллельно последовательные соединения:
на примере схемы 3:
R5 и R6 параллельны
R4 последовательно R56
R2 параллельно R3 и R456
R1 последовательно R23456
учитывая что при параллельном соединении складываются проводимости
а при последовательном складываются сопротивления
и что проводимость это величина обратная сопротивлению том глядя на эти строки можно сразу писать формулы сопротивления
R56 = 1/(1/R5+1/R6)
R456 = R4 + 1/(1/R5+1/R6)
R23456 = 1/R2 + 1/R3 + 1/(R4 + 1/(1/R5+1/R6))
R123456 = R1+ 1/R2 + 1/R3 + 1/(R4 + 1/(1/R5+1/R6))
