Усилитель Ланзар, ток покоя
Усилитель собран правильно, замер произвожу на выводах резистора 0,22 Ома к эмитеру, подстроичный выкручен до предела на максимум. Напряжение растет и растет а уменьшить не могу резистор то уже уперся

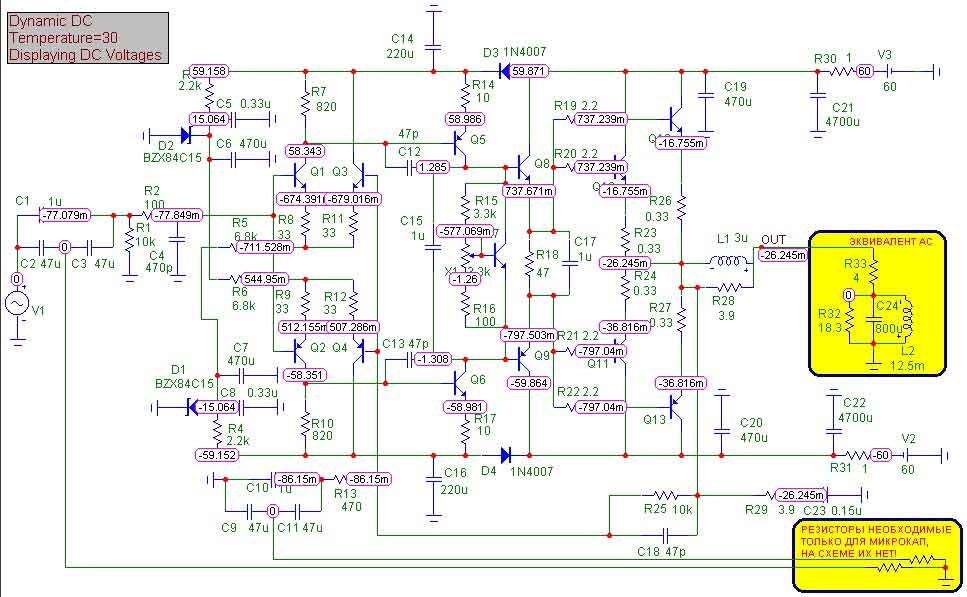

Вот карта напряжений.
Транзисторы Q8,9 : чем больше предвигаешь потенциал их баз друг к другу (к потенциалу общего) , тем меньше ток покоя. "Раздвигаешь" их потенциалы – ток растёт. Но это при условии симметрии плеч !
А уж что конкретно – сам смотри...
Вопрос написали, а измеряемые параметры не указали. И что вы хотите услышать?
Что то в схеме не верно, ток покоя не должен так плавать, Вообще надо часть схемы показывать, при включении смещение должно быть минимальное....Ток в пределах 150 -250 ма Положение движка подстроечного резистора тока покоя при включении, должно быть в нижнем по схеме положении
На минимум ток выставляйте . Будет ступенька добавите
до исчезновения .
ну и выставляй что мешает мозги чтоль
хоть знаешь зачем а то тупарям не отвечаю учись
разумом по раскинь
