Инженерная графика. Компас

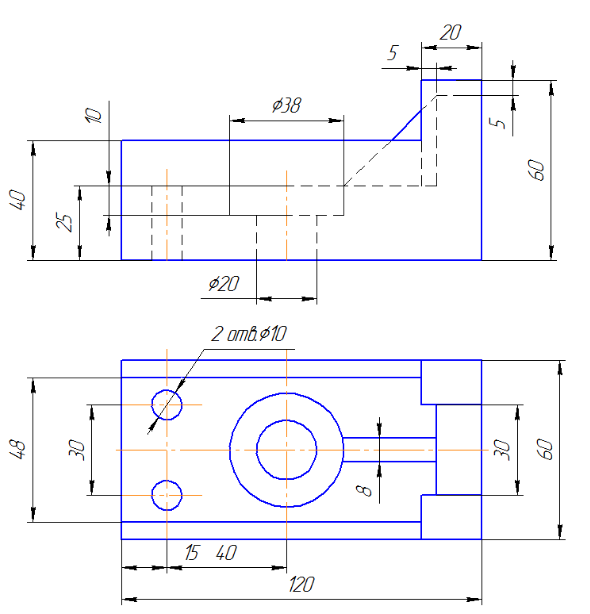

Подскажите пожалуйста как будет выглядит (главный вид (вид спереди)
Чертеж не прошу, можно просто объяснить или в лучшем случае в черновике начиркать
2) Определить направления секущих плоскостей и обозначить направление взгляда наблюдателя (для выявления внутренних форм элементов детали применяем две или три секущие плоскости, параллельные между собой).
3) Выполнить на месте главного вида сложный ступенчатый разрез, и его обозначить
прямоугольник 48 на 60
с горизонтальной линией на высоте 40
и две вертикали вверху справа и слева от осевой.
не проще 3-Д модель построить и посмотреть со всех сторон ?
PS Компаса сейчас у меня нет ((
Ну точно через зад. С помощью эскиза делай болванку. Затем вырезы. И смотри на это со всех сторон. Что надо в 2D преврати. Синие линии - Компас. Находишься в нем и задаешь вопросы, которых могло и не быть.
