Помогите решить задачу : Биполярный транзистор включен по схеме с общим эмиттером...

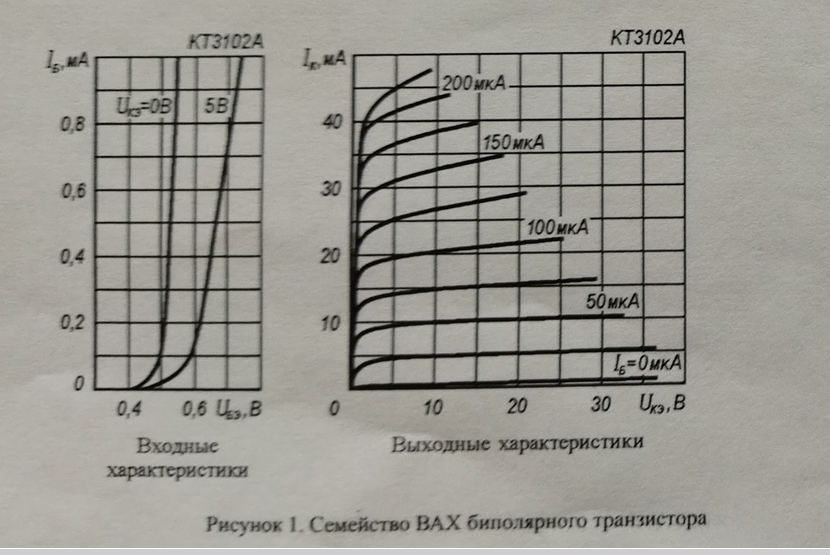

биполярный транзистор включен по схеме с общим эмиттером. Напряжение Uкэ равно 5В ,ток базы 0,2 мА. Чему будет равно входное сопротивление и статистический коэффициент передачи тока базы транзистора? Обозначить рабочую точку на семействе ВАХ, определить ,в каком режиме работает транзистор
Я не шарю, но мне любопытно попробовать :)
На правой картинке ищем прямую Uкэ = 5В, и кривую Iб = 200мкА, смотрим, на каком Iк они пересекаются. Получается Iк = 42мА. Прибавляем к нему ток базы, получаем ток эмиттера Iэ = 42.2мА. Делим ток эимттера на ток базы, получаем коэффицент усиления β = 211. Дальше на левой картинке берем кривую Uкэ = 5В, и ищем точку (красная точка на картинке), где она пересекается с прямой Iб = 0.2мА. Рисуем в этой точке касательную (зеленая), достраиваем до прямоугольного треугольника, и находим тангенс угла между этой (зеленой) прямой и вертикалью. Для этого делим синий катет (примерно 0.58В) на красный (прмерно 0.6мА). Получаем сопротивление вблизи рабочей точки примерно 0.97КОм.
Но это все неточно, лучше подождите еще кого-нибудь :)
