+3Исследование несимметричного однофазного выпрямителя с умножением напряжения

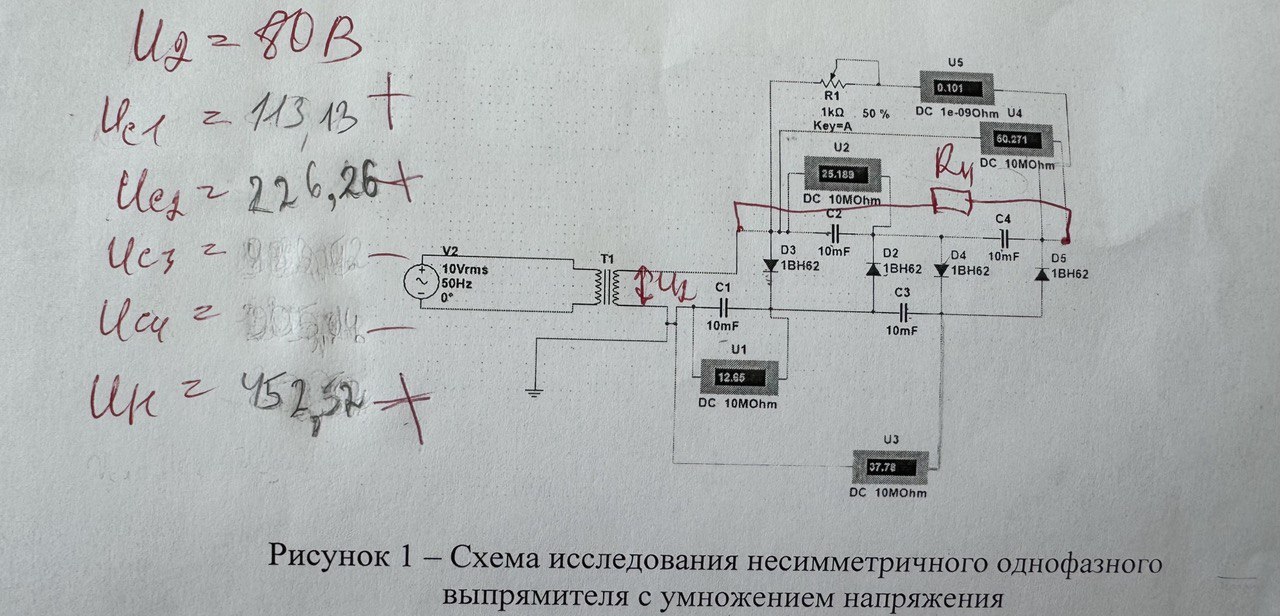

Преподаватель изменил схему (на рисунке). Чему будут равны Uc3 и Uc4? Uc1 Uн уже нашли. Будет здорово, если ещё объясните, как числа будут получены, спасибо:)
По дате
По рейтингу
C1 = 113,13 B
C2 = 226,26 B
C3 = 226,26 B
C4 = 226,26 B
Это если совсем не учитывать падения напряжений на диодах, так сказать без потерь.
И получается, что к нагрузке будет приложено напряжение 452,52 В.
Там у вас была нагрузка в 1 кОм (максимальное сопротивление) и даже с ней проседать по идее будет напряжение, поэтому ёмкости бы побольше.
Приколы. Как напряжение на нагрузке нашли? Методом научного тыка, сравнивая с тем, что есть?
При чём тут раздел "Техника"?Уроки делают в другом.
