Как правильно подключить АКБ 18650 к модулю зарядки
Привет всем,делаю проект своего аккумулятора,который по теории должен заряжаться за 5-6часов,вместо 10-12ч как свинцово-кислотные АКБ.Суть такая:
Собираю 3 ячейки,которые состоят из двух АКБ 18650 и в сумме при последовательном соединении дают 11.1в.Одна ячейка состоит из двух параллельно подключенных АКБ 18650,в сумме 3.7в,7500mAh,20а.К каждой такой ячейке подключен модуль зарядки.Вопрос первый:можно ли одним модулем заряжать 2 АКБ одновременно?Ток модуля зарядки будет либо 1а либо 3а,кто может,подскажите пожалуйста,что лучше.Всего 3 такие ячейки,соединяю их последовательно и получаю 11.1в.Планирую 3 ячейки заряжать одновременно,вот и выходят примерные 5-6часов вместо 10-12.Кто знает, будет ли такая схема работать,или просто все замкнёт?Ниже примерная схема,прямоугольник обведённый красным-модуль зарядки.Питание для модулей зарядки рисовать не стал,чтобы лишний раз не калякать.

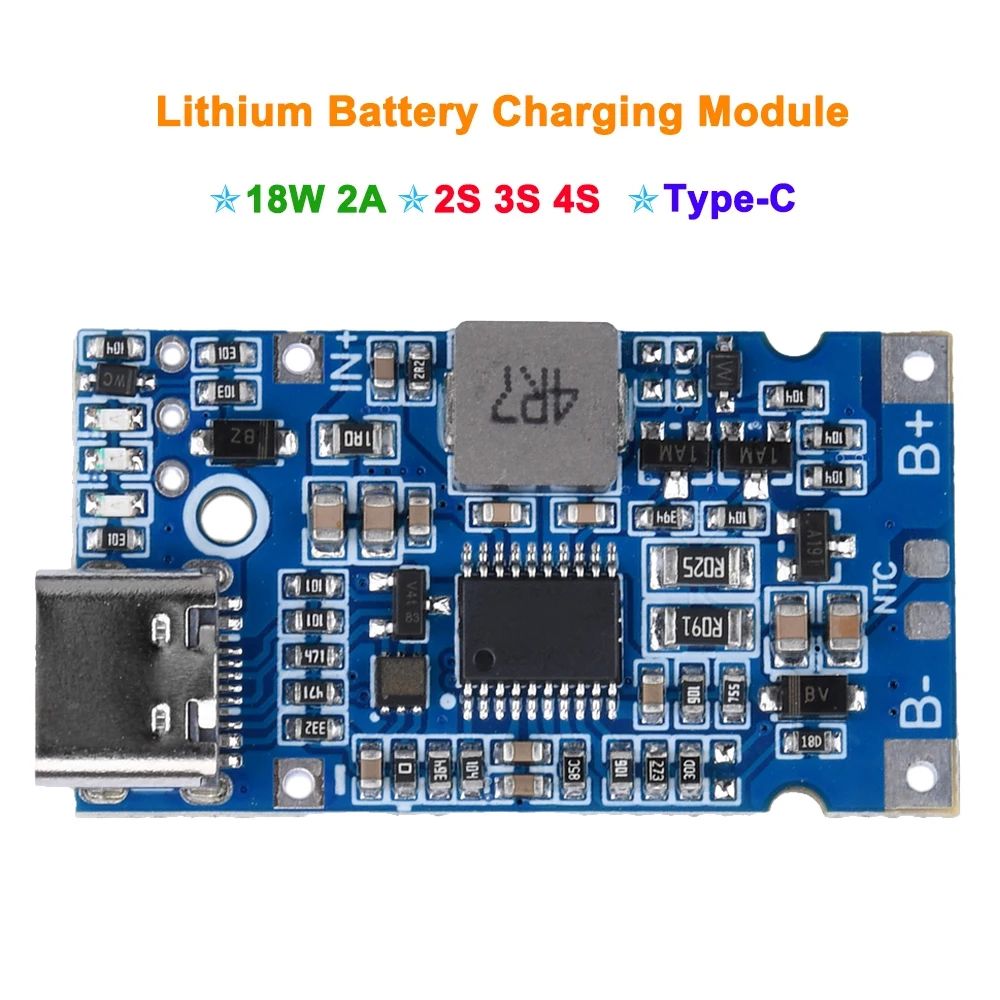

то что ты намалякал работать не будет. можно сделать коммутатор на idc разьеме который соединяет банки паралельно для зарядки и последовательно для работы. но, сейчас огромный выбор дешевых модулей зарядки сразу 3S и практически от любого напряжения, рекомендую смотреть в эту сторону и забыть о коммутации.
Схема явно неправильная. От балансира провода должны, с одной стороны, идти только на батареи (да, их можно по 2-3 штуки параллельно, главное, чтобы емкость была более-менее одинаковая), а с другой стороны - на питание. Одновременно и на балансир, и на батареи НЕЛЬЗЯ.

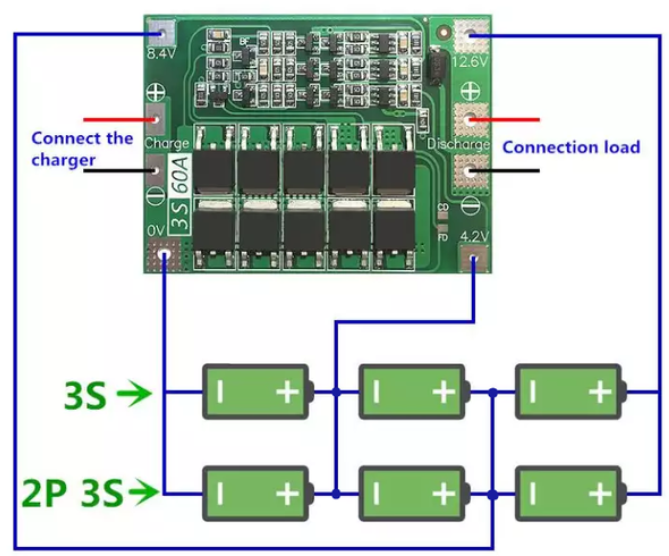

А насчет последовательного подключения - не пробовал. Вам лучше взять балансир 3S (на 3 батареи) и подавать на него 12.6 В для зарядки (4.2 В - полный заряд АКБ). Типа такого:

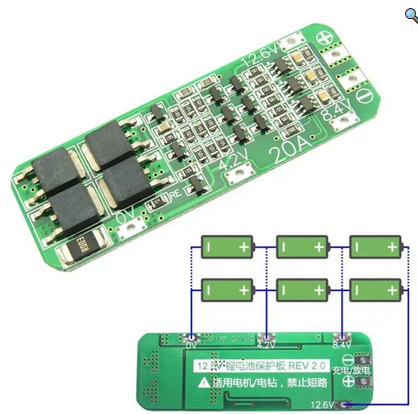

Или такого:
Нужно заводское зарядное устройство с контроллером и сигнализацией процессов. Мое вот, на фото.
Все это туфта, нужна плата БМС на3 или 4 элемента, одна спарка как один элемент, плата сама заряжает каждую спарку отдельно и соединяет вместе при работе, к тому же имеет защиту от КЗ и критического разряда, чего нет у тебя и быть не может
bms 3s купи плату и не мучь мозг
