Созрел вопрос про аккумуляторы
решил я в своей жизни хоть раз собрать аккумулятор на 12,6 вольт, значит так, у меня есть 6 банок 18650,2 на 1500м ёмкость, а другие 4 на 2000м ёмкости. Я нашел в интернете,а точнее в видео gyver'a, что для зарядки нужно смотреть ёмкость банок. Получается аккумулятор на 2000м=1амп и напряжение по банкам.у меня два вопроса:первый-если я соберу последовательность, что у меня получается 3 банки на 2000м то если их последовательно, то есть плюс к плюсу минус к минусу подключить, то будет объём 6000м? Второй вопрос:если я подключу минус к плюсу и так далее аккумуляторы с разной ёмкостью(как в моем примере) то какой ток в амперах нужен для зарядки, или же подойдёт тот же 1 ампер?
.

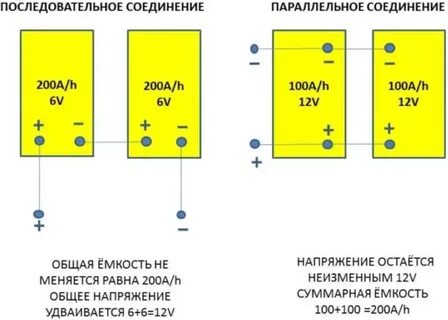

При последовательном соединении напряжение суммируется , ток остаётся прежним. При параллельном наоборот. Справедливо и для заряда и для разряда.
Соединение также может быть смешанным.
Все банки должны быть непременно одного типа (кислотные , щелочные , литиевые). Их номинальная ЭДС должна быть строго одинакова.
Банки одинаковые по типу но разные по ёмкости допустимо соединять только параллельно. (хоть и не есть хорошо ..)
Вот и все правила ! Осталось лишь загадкой , как из формата 18650 которые исключительно литиевые на 3,7 V ты собрался сделать батарею на 12,6 V ? Это возможно только из кислотных или щелочнвюых АКБ ..
Полный заряд 18650 - 4.2 В.
В последовательном соединении емкость не складывается, только напряжение.
Для зарядки лучше использовать ток около 0,5-1C, то есть примерно 1 А для 2000 мАч, и чуть меньше для 1500 мАч, чтобы не повредить банки.
Не получится - банки на 1.5 А*ч портят всю картину. Из-за них общая емкость сборки будет равна сумме их емкостей, т.е., 3 А*ч. А остальные банки не будут полностью разряжаться. Для создания подобных сборок нужны банки примерно одинаковой емкости. И к ним еще балансир для равномерного заряда и разряда.
решай постепенно, сначала как соединить а уж потом как заряжать.
сначала примерно выравниваешь напряжения на всех аккумуляторах до разницы меньше 0,2 вольта
потом спаиваешь аккумуляторы параллельно по три
2000+1500+1500
2000+1500+1500
2000+1500+1500
один 2000 убери, в хозяйстве пригодится.
полученные три батареи спаиваешь последовательно
готово!!!)))
заряжать током желательно не больше половины ёмкости, то есть, не больше 2,5а. Меньше можно, хоть почти ноль. До напряжения 4,2в хотя б на одной банке, но если жалко аккумуляторы, то только до 4,1в
Разряжать лучше не ниже 3,5в хотя б на одной банке
ну можно присобачить плату защиты li-ion 3S
тогда за напряжением можно не следить, она отключит аккумулятор строго при достижении 4,2в хотя б на одной банке и при меньше примерно 3,3в (от фирмы зависит) хотя б на одной банке. И с этой платой при первой зарядке надо оставить на лишних часов десять для завершения балансировки банок
)
собрать батарею аккумуляторов - дело хорошее
Чтобы получить 12,6 надо три банки соединить + к -. Ёмкость должна быть одинковая, иначе та, что меньше - сгорит. Либо 3 шт по 2 Ач, либо 3 шт по 1,5 Ач...
4,2В (3 * 4,2В = 12,6В).
У вас есть ячейки двух типов 18650: 6 штук по 1500мАч и 4 штуки по 2000мАч.
Теперь ответы на ваши вопросы:
Первый вопрос: Если собрать 3 банки на 2000мАч последовательно (плюс к минусу, минус к плюсу), будет ли общий объём 6000мАч? Нет, это неверно. При последовательном соединении аккумуляторов (или банок), напряжение складывается, но ёмкость остается равной ёмкости самой слабой (наименьшей ёмкости) ячейки в цепи. Если вы соедините 3 одинаковые банки по 2000мАч последовательно, вы получите аккумулятор с напряжением около 12,6В (в полностью заряженном состоянии) и ёмкостью 2000мАч. Ёмкость складывается только при параллельном соединении ячеек.
Второй вопрос: Если подключить последовательно аккумуляторы с разной ёмкостью (как в вашем примере), какой ток в амперах нужен для зарядки? Крайне не рекомендуется и опасно собирать последовательную сборку из аккумуляторов с разной ёмкостью. При заряде или разряде через последовательно соединенные ячейки течет один и тот же ток.
При заряде ячейка с меньшей ёмкостью достигнет максимального напряжения раньше, чем ячейки с большей ёмкостью. Если зарядка продолжится с постоянным током, ячейка с меньшей ёмкостью будет перезаряжаться, что очень опасно и может привести к возгоранию или взрыву.
При разряде ячейка с меньшей ёмкостью достигнет минимального безопасного напряжения раньше. Если разряд продолжится, она будет переразряжаться, что также опасно и губительно для ячейки.
Для безопасной работы последовательной сборки из литий-ионных ячеек обязательно нужно использовать систему управления батареями (BMS), которая будет контролировать напряжение каждой отдельной ячейки и балансировать их заряды.
Основываясь на вашем примере, если бы вы всё же решили собрать 3S сборку из ячеек разной ёмкости (например, две по 2000мАч и одну 1500мАч, или комбинацию ячеек 1500мАч и 2000мАч для получения 12.6В), то зарядный ток следовало бы выбирать, исходя из наименьшей ёмкости ячейки в сборке. Если самая слабая ячейка имеет ёмкость 1500мАч, то стандартный ток заряда (0.5C - 1C) для неё составит от 0,75 А до 1,5 А. Ваше утверждение "аккумулятор на 2000м = 1 амп" соответствует зарядному току 0.5C для ячейки 2000мАч. Если в вашей последовательной сборке есть ячейки с ёмкостью 1500мАч, то для них ток 1А будет уже выше 0.5C (примерно 0.67C), что, в принципе, допустимо, но главная проблема не в этом, а в разбалансе напряжений из-за разной ёмкости, который без BMS приведет к перезаряду или переразряду отдельных ячеек.
Поэтому ответ: Не следует собирать последовательную сборку из ячеек разной ёмкости без BMS. Если же вы гипотетически это делаете, зарядный ток должен выбираться по самой низкоёмкой ячейке в сборке, но это не решает проблему безопасности и долговечности.
Рекомендация: Для сборки последовательных аккумуляторных сборок всегда используйте ячейки одинаковой модели, одинаковой ёмкости, одного производителя и желательно из одной партии. Обязательно используйте подходящую BMS плату для контроля заряда, разряда и балансировки ячеек.
Напряжение сборки 12,6В означает, что вам нужно соединить 3 ячейки последовательно (3S). Если вы хотите использовать имеющиеся ячейки, то безопаснее всего:
Собрать 3S сборку только из ячеек 2000мАч (понадобится 3 шт.) с BMS 3S на 12,6В. Ёмкость сборки будет 2000мАч.
Собрать 3S сборку только из ячеек 1500мАч (понадобится минимум 3 шт.) с BMS 3S на 12,6В. Ёмкость сборки будет 1500мАч.
А можно подключить как-то аккумулятора, чтобы они были на 12,6 вольт и 4000 Mah? Ну типо 4 их сделать, вот схема моей идеи:
Желтый-провод
Красный, синий это плюс и минус
вопрос на огороду
