Взаимоиндукция двух катушек как обозначается на эквивалентной схеме.

Question

Взаимоиндукция двух катушек как обозначается на эквивалентной схеме.

Денис Зудин Знаток (314), закрыт 14 лет назад

В эквивалентной схеме магнитное взаимодействие катушек обозначается ЭДС расположение которых зависит от взаимной ориентации катушек-согласной или встречной.

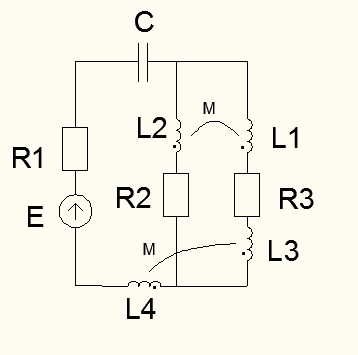

ПОДСКАЖИТЕ КАК????(если можно, на примере схемы) Взаимоиндукция двух катушек как обозначается на эквивалентной схеме.

Взаимоиндукция двух катушек как обозначается на эквивалентной схеме.

Answer 1

введи два контурных тока по часовой стрелке, I1, I2
Тогда послед с L4 будет ЭДС= -I2*М
посл с L2 будет ЭДС= +I2*М
посл с L3 будет ЭДС= -I1*М
посл с L1 будет ЭДС= +I1*М
Вставить эти ЭДС и расчит цепь методом конт токов
