Помогите разобраться с микросхемой 134ЛБ1А

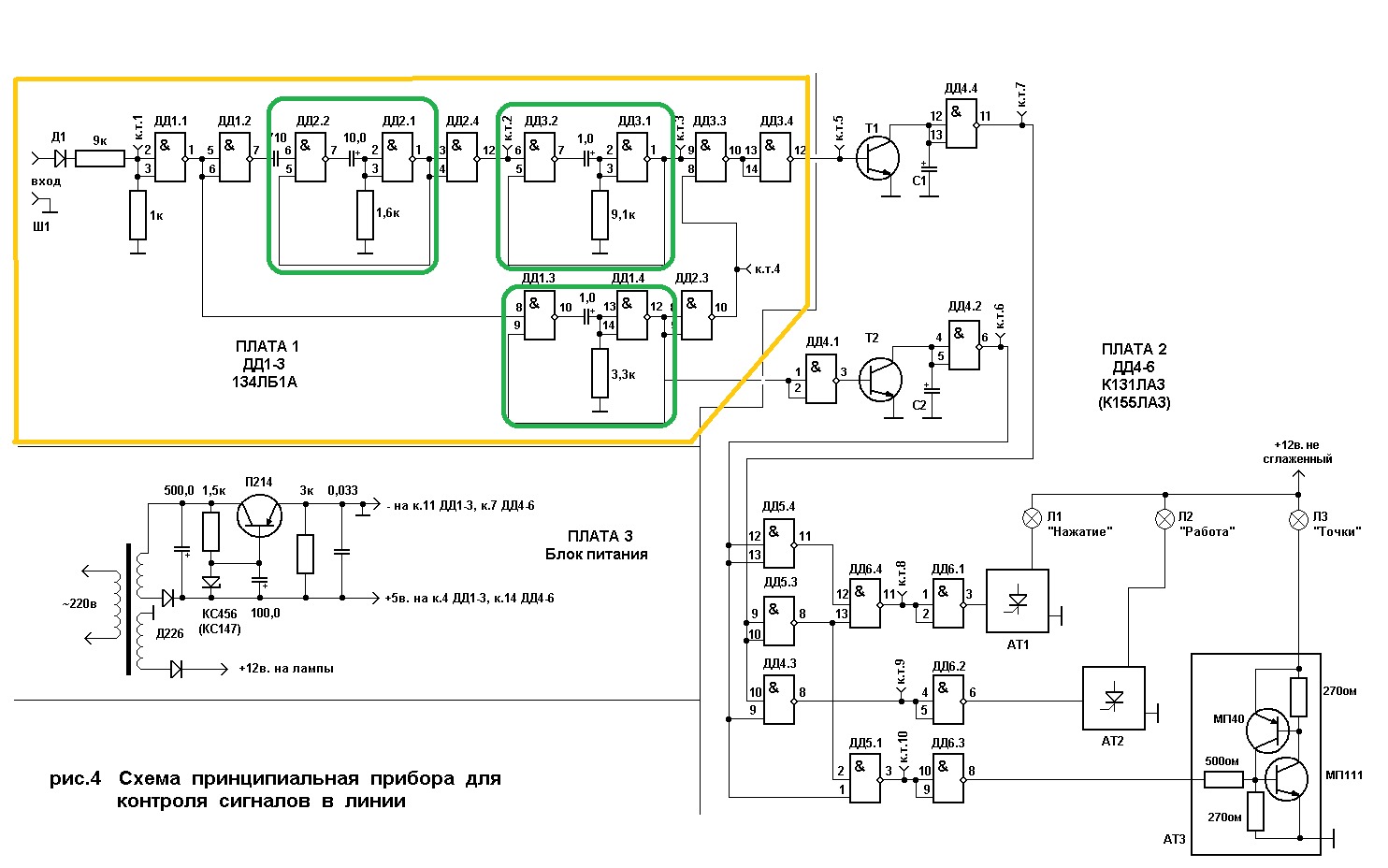

хочу собрать некую схему на ещё советских логических микросхемах. Та часть, которая обведена желтой полосой, работает на 134ЛБ1А (К1ЛБ341), в ней имеется три ждущих мультивибратора, вырабатывающие импульсы заданных длительностей.
Но оказалось, что 134ЛБ1А в моем городе уже в продаже нет.

Если вместо 134ЛБ1А я применю К155ЛА3, как думаете, ждущие мультивибраторы при указанных номиналах конденсаторов и сопротивлений будут вырабатывать импульсы нужной длительности или их нужно будет сильно перенастраивать? (чем то ведь эти микросхемы отличаются кроме цоколёвки)

Или же, на какой импортный аналог меняется микросхема 134ЛБ1А

Дополнен
По дате
По рейтингу
Аватар пользователя
Новичок
10лет

Из-за разных порогов "единицы" и "ноля" у микросхем серии 134 и 155, частота мультивибраторов изменится (ее легко скорректировать резистором) , Ближе к 134 серии будет 555 серия.

Аватар пользователя
Мыслитель
10лет

133 И 134 - ВОЕННЫЕ СЕРИИ - 155 555 - ШИРПОТРЕБ . РАЗНЫЕ УРОВНИ У НИХ НО ВСЕ ПОДСТРАИВАЕТСЯ! ВЕДЬ ВЫ НЕ НОВИЧОК!

Аватар пользователя
Мастер
10лет

Да здравствуют совецкие микросхемы с 12-ю ножками и 2-мя ручками для переноски!
