Ремонт диммера (регулятора света). Вскрытие показало, что отгорели ножки симистора и один резистор сгорел.
Как проверить симистор мультиметром? Какой резистор подобрать на замену, старый обуглился и не видно цветовые полоски ((
Если ножки симистора отгорели - на кой его ещё проверять? Кирдык ему. И, скорее всего, уже не только ему. ИМХО, следующим вопросом будет "Как проверить динистор". Меняй оба, проверяй ВСЕ резисторы. Конденсатор должен был выжить... вроде. А проще купить новый диммер. Симистор около 30...50 руб, динистор - 5...7 руб, работы с проверкой элементов и восстановлением платы на 50 руб, новый диммер 100-200 руб. Какая-то такая калькуляция получается. Впридачу получаешь новенький корпус.
Впрочем, судя по фото, ножки у симистора не отгорели от неправильного включения или КЗ в нагрузке, а доискрились по кольцевой трещине. Тогда и симистор выжить мог. Сама смотри: если эту плату звездануло внезапно - лучше в утиль, если оно долго шипело, щёлкало и воняло - можно попробовать тупо восстановить дорожку.

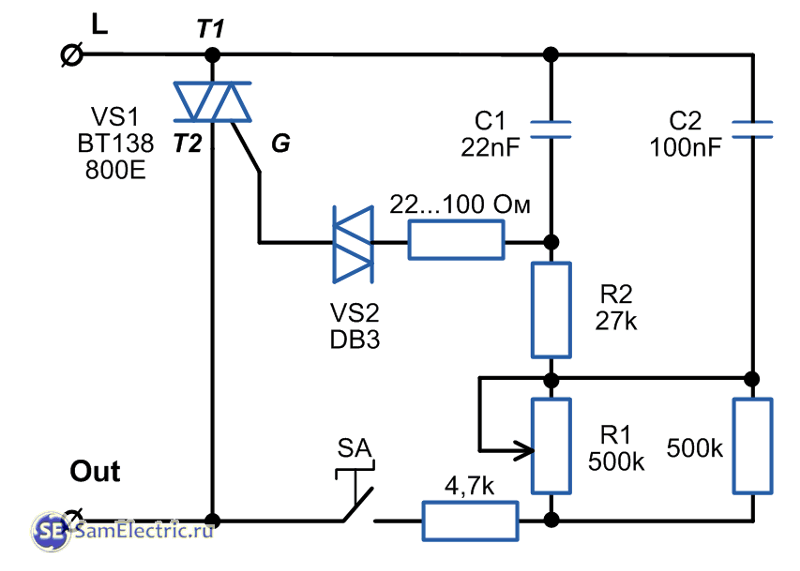

Схемы однотипны, google картинки помогут.
И самому не сложно собрать, а лучше новый купить.
между стоком и истоком должен показывать разрыв, а резистор подбираешь исходя из управляюещего тока микросхемы (по даташиту) и максимального тока затвора симистора по закону Ома
если обуглился это еще не значит что сгорел обуглилась лишь краска на нем а тиристор поменяй и если нагрузка большая поставь радиатор
