Неисправность дозиметра Берег ИРИ1

Есть интересный прибор - берег ИРИ1. Измеряет гамма излучение до 250 мкр/ч. Питание 6 В, 2 батарейки CR2032. Если нажать на кнопку проверки батареи, то стрелка в Красной шкале (значит всё исправно). Но проверим напряжение на счётчике Гейгера сбм -20 вроде, там около 45 вольт, а должно быть как я понял около 300 (мерял обычным мультиметром). Могло такое случится из-за того, что перепутал катод и анод счётчика? Есть подозрение на резистор R14 по схеме, т. к изменияя его сопротивление ничего не происходит. Устройство начинает изменять свои показания только когда подносишь металлический объект (например отвёртку) на 1 из контакт счётчика, то происходит щелчок и показания увеличиваются. Так же при включении дозиметра слышен ВЧ звук (думаю так и должно быть от электронных компонентов)) и это всё что происходит во время его работы (стрелка стоит на месте).

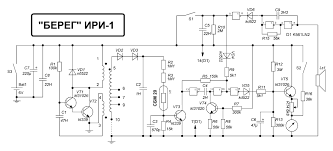

Вот схема:

Дополнен
По дате
По рейтингу
Аватар пользователя
Мыслитель

Для измерения ВВ напряжения в портативных приборах нужен вольтметр с высоким входным сопротивлением или колхозить делитель с пересчётом

Аватар пользователя
Высший разум

А сколько на кондере С2 после двух диодов?

Аватар пользователя
Мудрец

счетчик поменяй.
