Жизнеспособна ли данная схема на АКБ 18650?
Трансформатор требует 3-х последовательно включённых АКБ, а для для зарядки их нужно включить последовательно.
При зарядке размыкаем ключи 1 и 2, после замыкаем ключи 3 и 4. После зарядки, для перевода в рабочие состояние, размыкаем ключи 3, 4 и замыкаем ключи 1, 2.
Жизнеспособна ли данная схема?
Конечно.
... Рванёт здорово!
Засними обязательно и в ю туп.
Трансформатор заряжает аккумуляторы, это весьма необычный способ! Шнобелевкой пахнет.

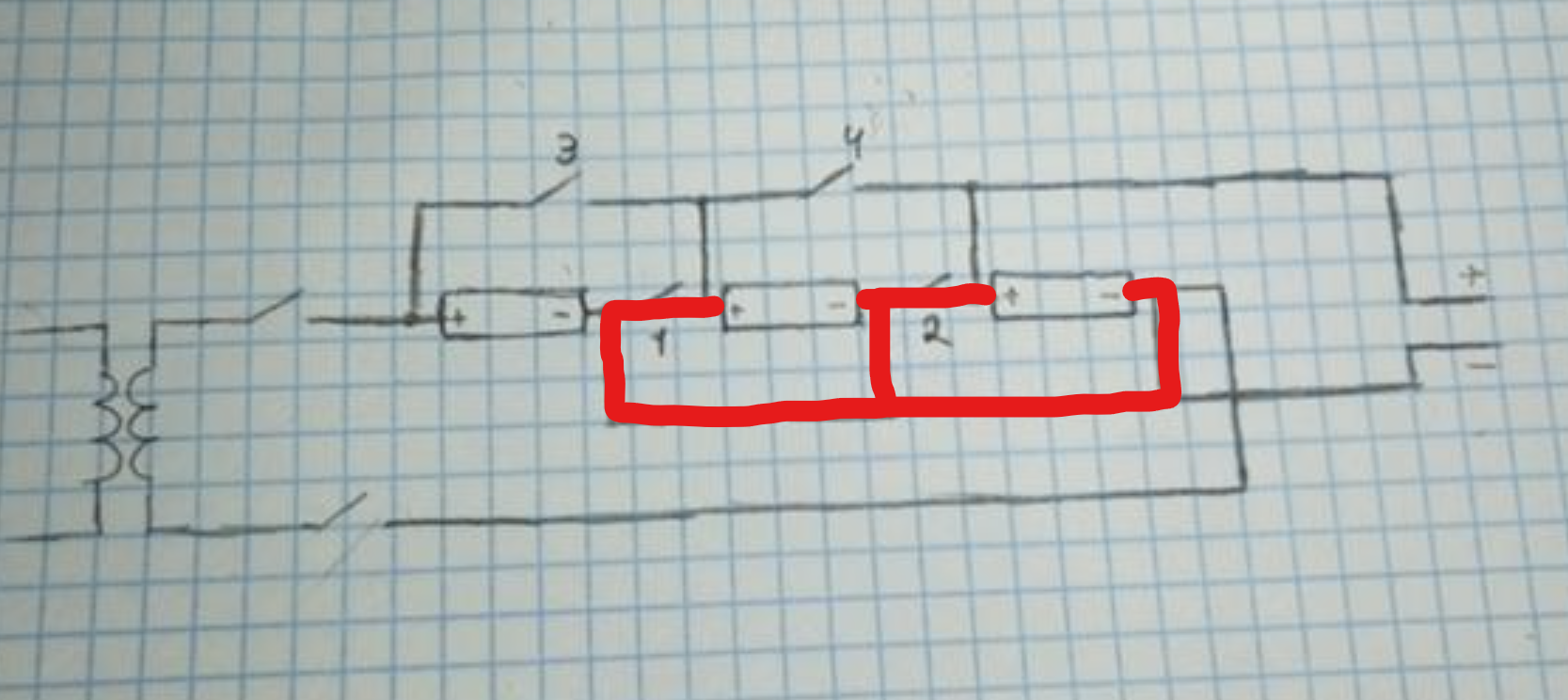

При замыкании ключей 1 и 2 будет КЗ аккумуляторов.
Непонятно, когда нужно параллельное соединение, когда последовательное. Так то устройств с переключением ХИТ в разных режимах полно. Пока вижу, что при замыкании 1 и 2 двум аккумуляторам наступает кирдык. И зарядка предполагается от транса без выпрямителя.
Трансформатор не работает с постоянным током. А для аккумуляторов это очень большая бесполезная нагрузка , близкая к коротышу ..

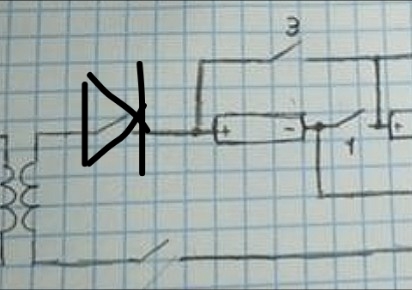

Если вот сюда поставить хотя бы один диод ..
..схема имела бы право на жизнь ..
