Начертить принципиальную и монтажную схемы по электромонтажке
Ребят, хелп пожалуйста!!!
Начертить принципиальную и монтажную схемы включения двух ламп накаливания (дистанционно, через контакты магнитного пускателя).
Схема питается от сети 220 В.

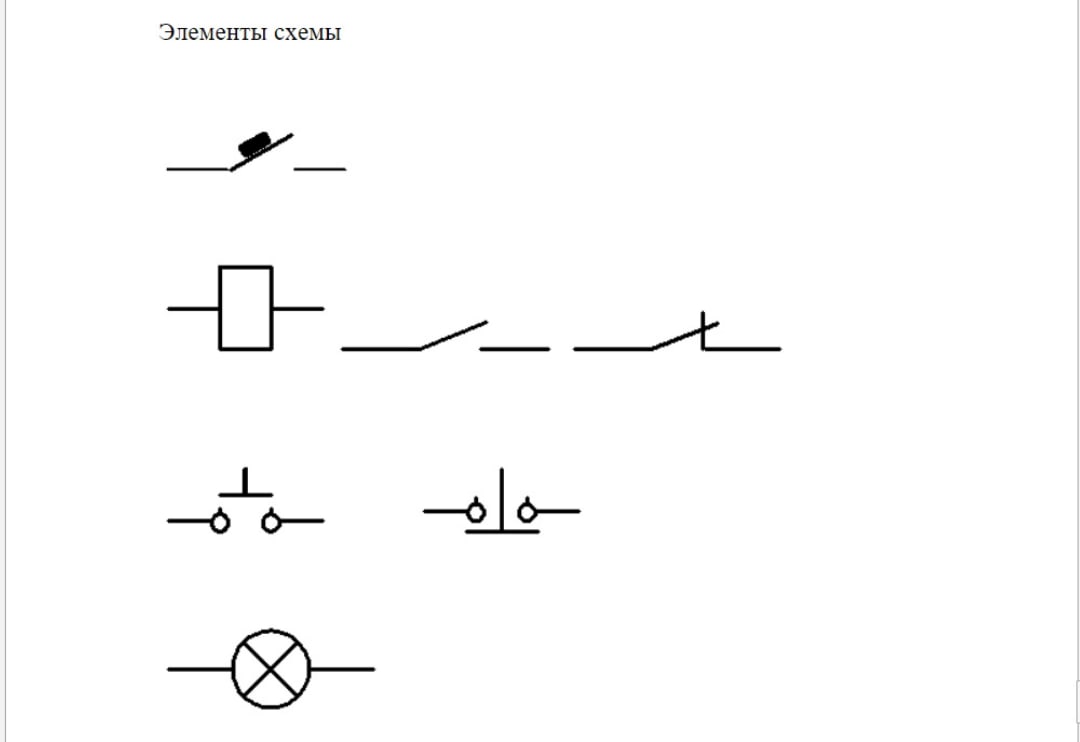

Набор элементов для разработки схемы:
Автоматический выключатель (автомат)
Магнитный пускатель 2 шт.
Кнопка «ПУСК» (без фиксации положения).
Кнопка «СТОП» (без фиксации положения).
Лампа накаливания 2 шт.
Принцип работы схемы: нажимая кнопку «ПУСК 1» в цепи магнитного пускателя МП 1, зажигаем лампу EL 1. Нажимая кнопку «ПУСК 2» в цепи управления магнитного пускателя МП 2, зажигаем лампу EL 2. Лампы горит до тех пор, пока не нажата кнопка «СТОП».
Ток ламп не должен протекать по элементам управления, но вся схема была защищена автоматическим выключателем
Выполнить маркировку выводов на монтажной схеме.
Составить таблицу соединений (какой вывод с каким соединяется).

Платно. 5000 руб. Начерчу.
