Электрические схемы. Сделать функциональную схему.

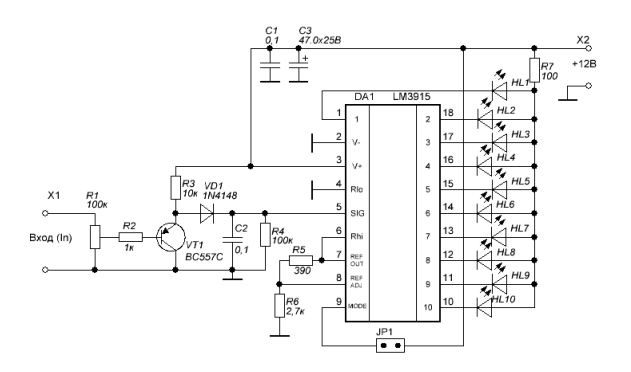

Помогите сделать по принципиальной схеме, функциональную схему
По дате
По рейтингу
LM3915 - драйвер дисплея/индикатора, это третий квадрат. Второй - усилитель сигнала по току на транзисторе, первый - регулятор уровня сигнала.
Можно 1 и 2 объединить.
А я бы нарисовала два квадратика:
- входной усилитель
- логарифмический индикатор
на последнем квадратике показала бы переключатель "точка" / "столбик"
На это уйдет секунд 20.
Купи микросхему, купи у китайцев готовую плату, и по рисунку запаяй....
Зная принципиальную схему легко создать и структурную, т. е функциональную, тем более что схема будет состоять только из трех функциональных узлов, т. е. из трех квадратиков. Подпиши назначение каждого квадратика и схема готова.
