Устройство токарно-винторезного станка 1К62

Напишите номера позиций, которыми на токарно-винторезном станке обозначены следующие элементы:
1.) рукоятки, используемые для изменения частоты вращения шпинделя —
2.) рукоятки, используемые при настройке подачи —
3.) органы управления продольным перемещением —
4.) органы управления поперечным перемещением —

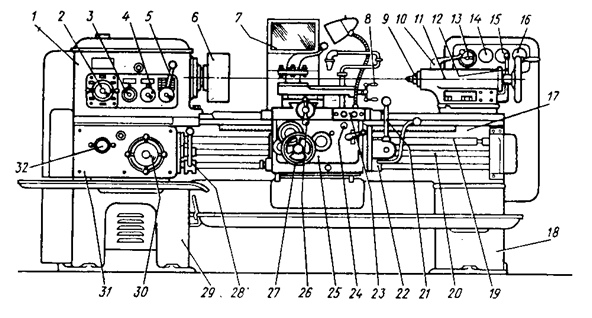

1 – передняя бабка; 2, 5 – рукоятки настройки вращения шпинделя; 3, 4 – рукоятки настройки шаг нарезаемой резьбы; 6 – патрон для зажима заготовки; 7 – предохранительный защитный экран; 8 – рукоятка перемещения резцовых салазок суппорта; 9 – выдвижная пиноль задней бабки; 11 – задняя бабка; 12 – рычаг закрепления задней бабки; 13 – амперметр контроля нагрузки главного электродвигателя; 14 – переключатель насоса охлаждения «включено-выключено»; 15 – главный переключатель «включено-выключено» электросети; 16 – переключатель освещения; 17- станина; 18 – правая тумба; 19 – ходовой винт; 20 – ходовой вал; 21 – рукоятка переключения продольных и поперечных перемещений (подач) суппорта; 22 – правая рукоятка включения, остановки и реверсирования вращения шпинделя (дублирующая); 23 – кнопочная станция пуска и остановки главного электродвигателя «Пуск», «Стоп»; 24 – рукоятка включения разъемной гайки ходового винта; 25 – фартук суппорта; 26 – рукоятка ручного перемещения поперечной каретки суппорта; 27 – маховик ручного перемещения продольной каретки суппорта; 28 – левая рукоятка включения, остановки и реверсирования вращения шпинделя (дублирующая); 29 – левая тумба; 30 – барабан настройки на заданную продольную и поперечную подачи; 31 – коробка движения подач; 32 – рукоятка настройки станка на заданную скорость подачи или тип резьбы.
