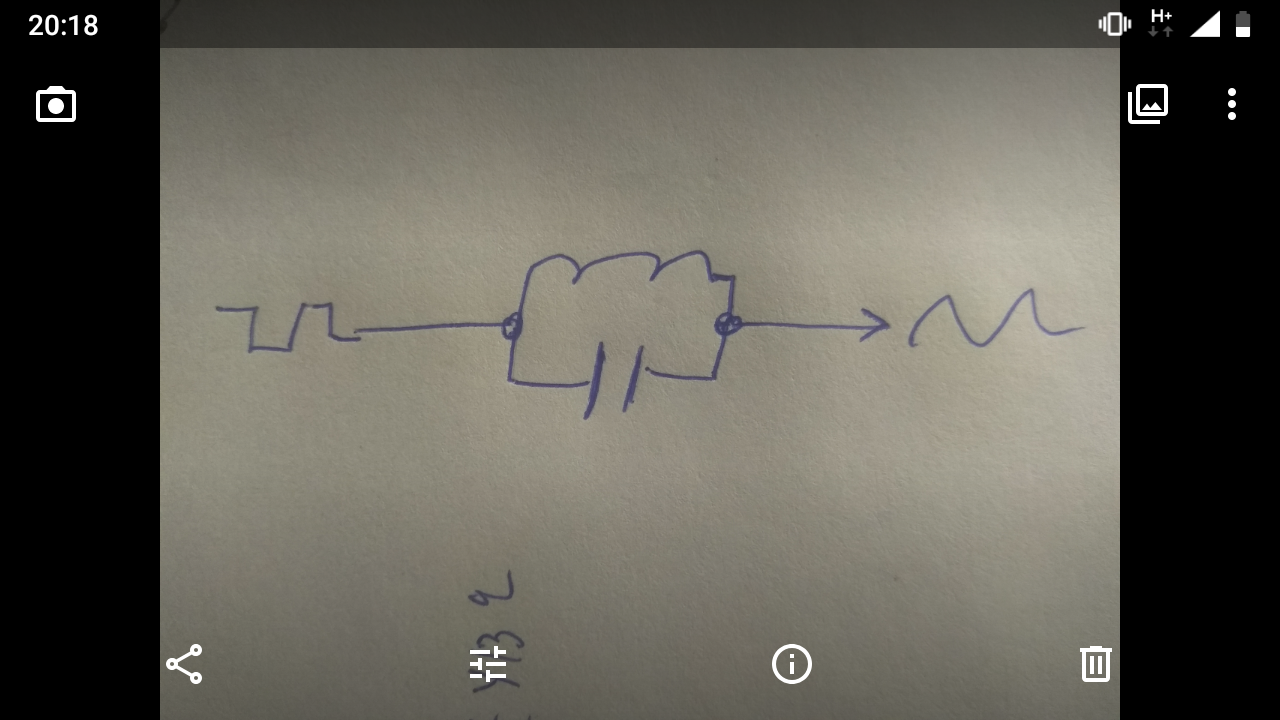

А если прямоугольный сигнал пропустить через колебательный контур Получится синус ?
Ну типа как то так
По дате
По рейтингу
Звон и херова тьма гармошек будет.

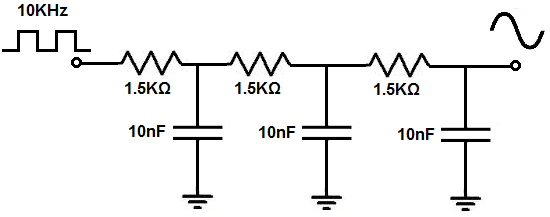

первая RC-цепочка преобразует меандр в экспоненту (классический заряд-разряд конденсатора), вторая – экспоненту в пилообразный сигнал, и третья формирует из пилы синусоиду. ”
Вариант для частоты 10 КГц ; для 1 КГц конденсаторы 0,1 мкФ:

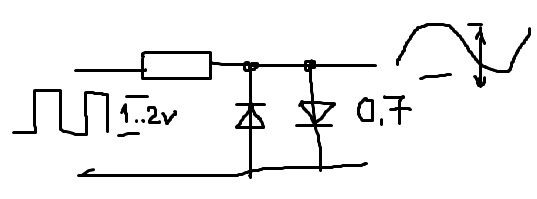

лучше так, не синус, но ...
Прямоугольник - это множество синусоидальных сигналов. Если считать ваш контур идеальным настроенным на на одну из частот спектра прямоугольника и имеет огромную добротность, то на выходе можно получить синусоиду.
При резонансе, либо гармонике, в контуре всегда синусоида, но схема не такая, ибо контур возбуждается от фронта, а не от всего импульса
