Подключение электродвигателя на 220 с реверсом

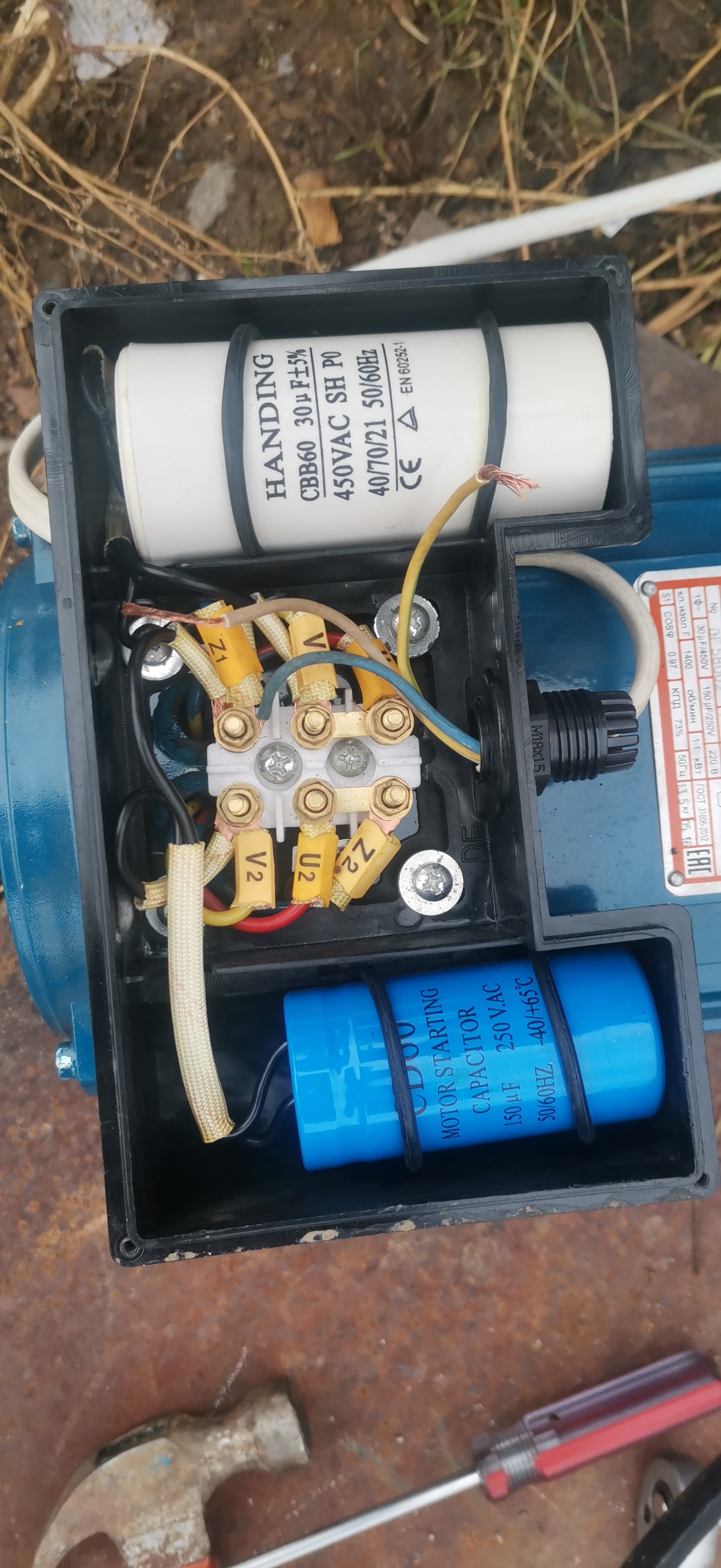

Есть электродвигатель на 220 с двумя конденсаторами, собрал схему реверса с двумя пускателями и кнопочным постом для подключения двигателя 380 на 220, заказчик купил двигатель на 220, не могу разобраться как его подключить с реверсом, помоги разобраться пожалуйста
Вот схема ,все что от тебя нужно ,ето поменять меставми въводъ пусковой . На цвет проводов с рисунка не обращать внимания -у тебя свои цвета
Табличку отдельно покажи. Что за двигатель. То, что он на 220 этого мало. Нужны характеристики. По идее здесь пусковой конденсатор подключается автоматически. А реверс можно осуществить одним переключателем с нейтральным положением изменяя отвод пусковой обмотки местами.
гугль тоже ничем не помог? или тебе тоже гуглить лень?
тут не сложно, убираешь перемычки между U1 и Z2; и между V1 и U1. на контакты U1 и U2 подается напряжение 220 вольт, а контакты Z2 и V1 соединяй между контактами U1 и U2 или наоборот и будет тебе реверс
двигатель, видимо, асинхронный, трёхфазный. для изменения вращения при питании от однофазной цепи требуется изменять подключение конденсатора либо к "0", либо к "фазе".
