ПОМОГИТЕ! Последовательное соединение двух проводников, физика 8 класс

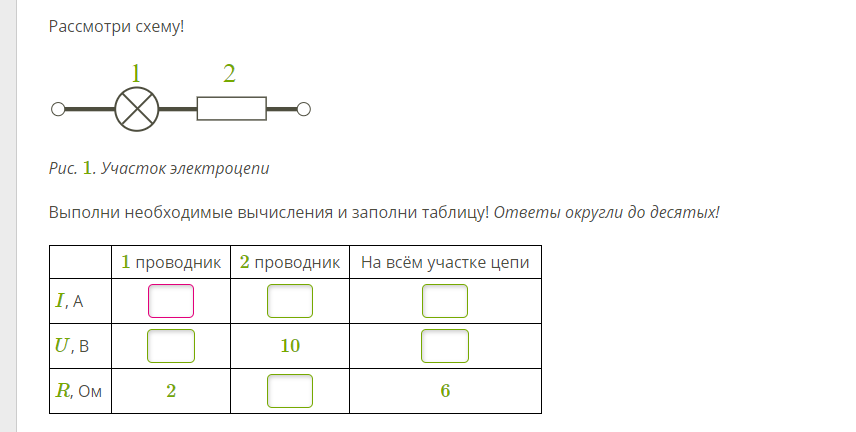

Рассмотрите схему
Выполните необходимые вычисления и заполните таблицу

По дате
По рейтингу
Аватар пользователя
Новичок

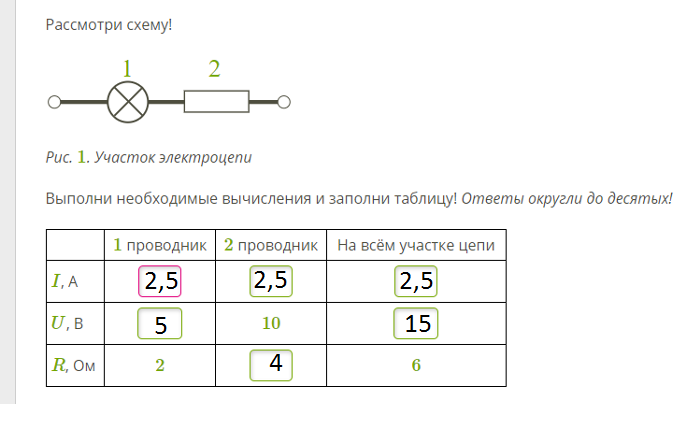

Вот так:

Аватар пользователя
Мыслитель

Закон Ома для участка цепи как он есть.
Сопротивление цепи есть сумма сопротивления проводников. Значит, сопротивление второго 4 Ом.
На второй проводник падает 10 В, его сопротивление 4 Ом. Значит, ток во втором проводнике 2,5 А.
Ток во всей цепи одинаков. Значит, он и в первом проводнике 2,5А.
Значит, напряжение, падающее на первый проводник, 5 В.
Значит, напряжение на всей цепи 15 В.
