Про подключение наушников на переднюю стенку. (внутри фото и вопросик)
Куда мне подключить этот жгутик проводов от наушников и микрофона идущий от передней стенки к материнской плате? (Он не подсоединён) Хочется подсоединить наушники на переднюю стенку (подключать к задней стенке провод наушников коротковат)
Для точно ответа на ваш вопрос маловато информации.
Необходимо точное название материнской платы.
В общем случае эти разъемы подключаются к специальной группе контактов F-AUDIO

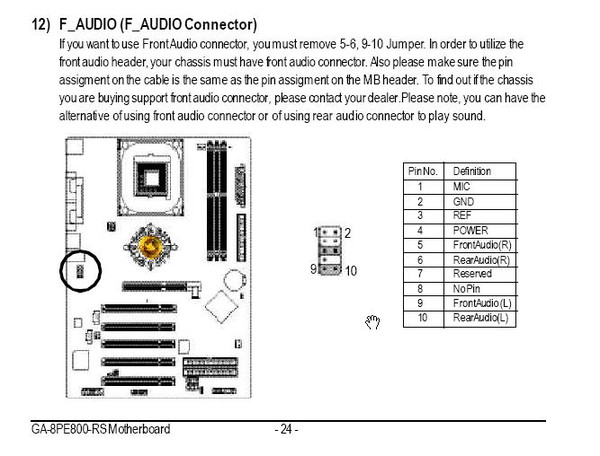

Вот пример с материнской платой Gigabyte:

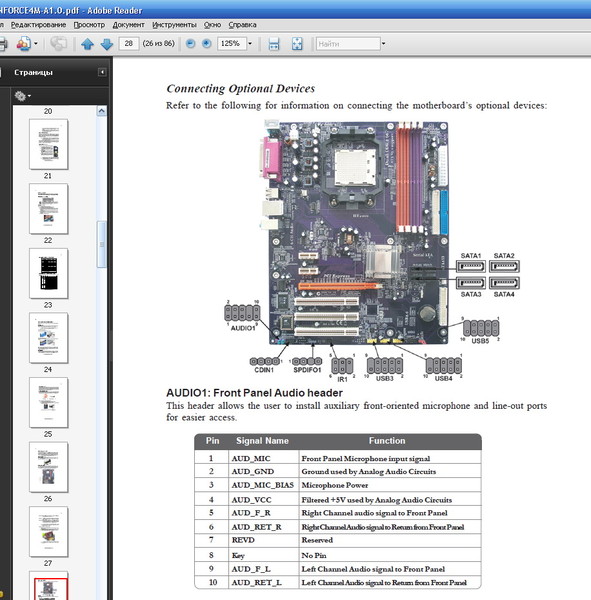

А вот пример с мат. платой EliteGroup (ECS):
Слева на картинке - контактная группа из 10 контактов (точнее, 9, так как один из них отсутствует)
Ниже на этой же странице мануала — описание в табличке, как подключать.
Различают 2 способа подключения, в зависимости от того, какой из них поддерживает ваш разъем на передней стенке корпуса.
Некоторые (очень редкие) корпуса имеют разъем HD-AUDIO,
большинство прочих — AC97
Судя по виду ваших контактов, у вас, скорее всего — ВТОРОЙ ВАРИАНТ.
В зависимости от этого, бывает, что надо в BIOS переключить на правильную дефиницию разъема на плате.

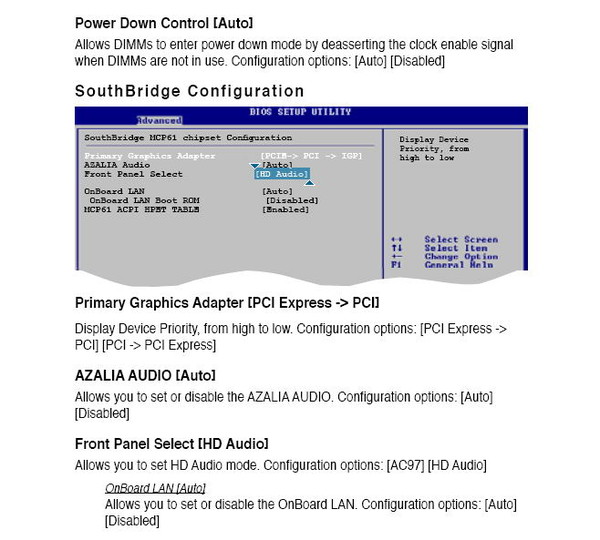

Вот пример из мануала к материнской плате ASUS с укзанием на это (Azalia — это вариант HD-AUDIO):
В выделенном мной тексте написано, что по умолчанию включен режим HD-AUDIO, который надо выключить, если у вас тип переднего разъема на корпусе AC97
А здесь описано, как в BIOS переключить на тот или иной режим:

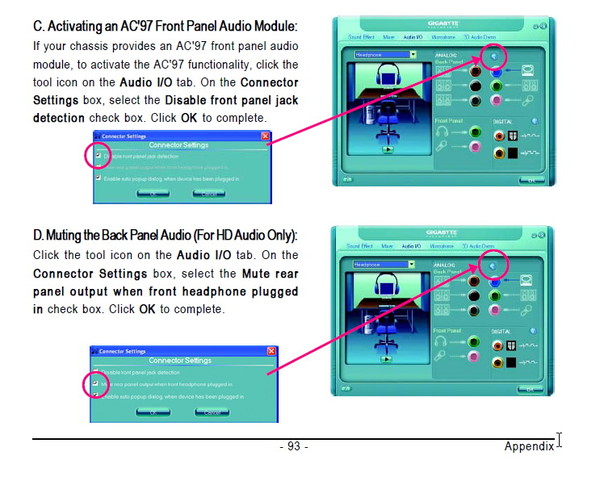

Если плата Gigabyte, то режим AC97 надо еще переключить в настройках микшера:
Ну, да ладно — с этим потом (если после подключения не будет работать) .
Теперь о контактах, которые вы держите в руке:
На них самих надписано, что и куда втыкать.
Те контакты, которые раздваиваются, подключаются к заштрихованным разъемам на этой схеме (5+6 и 9+10):
На некоторых мат. платах эти разъемы закорочены перемычками, которые надо снять. При подключении вашей группы проводов роль этих перемычек будут играть короткие дубликаты-повторители.
На группе контактов :
(для этого рисунка — у вас могут отличаться номера ножек)
1 — микрофон (у вас в руке - желтый)
2 — замля (скорее всего, черный)
3 — х (нет подключения)
4 — либо питание микрофона, либо второй канал стереомикрофона (фиолетовый)
5 —- передний аудио (правый канал) — подключите тот, который раздваивается с пометкой R
6 — возврат на задний аудио (правый канал) — подключите тонкий-короткий повторитель R
9 — передний аудио (левый канал) — подключите тот, который раздваивается с пометкой L
10 — возврат на задний аудио (левый канал) — подключите тонкий-короткий повторитель L
В нете найти полное описание к материнке. Или самому, Mic(микрофон) , наушники непомню как обзываются. Подсоединяется легко.
Можно ход конём. Удлинитель купи. Подключишь на заднюю панель и выведешь вперёд
убери руку и матку сфоткай, тогда ещё можно посмотреть
