СТРОИТЕЛЬНАЯ МЕХАНИКА сопросат !!!ПОЖАЛУЙСТА помогите

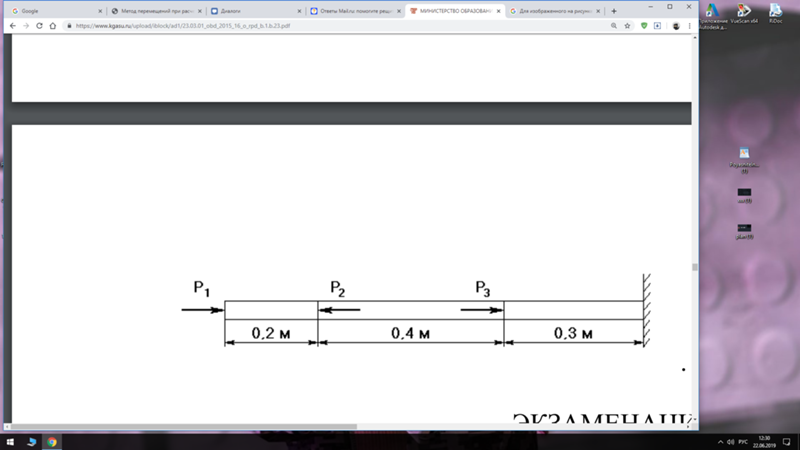

Для изображенного на рисунке стержня площадью А = 5 см2 ([σ]раст = 10 МПа = 1 кН/см2
,
[σ]сжат = 16 МПа = 1.6 кН/см2
, Е = 2·105 МПа = 2 104
кН/см2
)
1). Проверить прочность
2).Определить полное удлинение.
Р1 = 10 кН, Р2 = 16 кН, Р3 = 23 кН.
Для сил положительное направление принимаем слева направо.
На крайне правый участок действует сила Р1-Р2+Р3= 10-16+23= 17 кН. Поскольку эта сила положительна (направлена "в тело" участка), то данный участок сжимается.
На средний участок действует сила Р1-Р2= 10-16= -6 кН. Поскольку эта сила отрицательна (направлена "от тела" участка), то данный участок растягивается.
На крайне левый участок действует сила Р1= 10 кН. Сила положительна (направлена "в тело"), значит, сжимающая...
Вообще элементарная, самая простая задача, которую любой студент, добровольно выбравший себе инженерную специальность, должен решать сам.
