+4Кто понимает как определить радиус закругления элементов этой детали ?

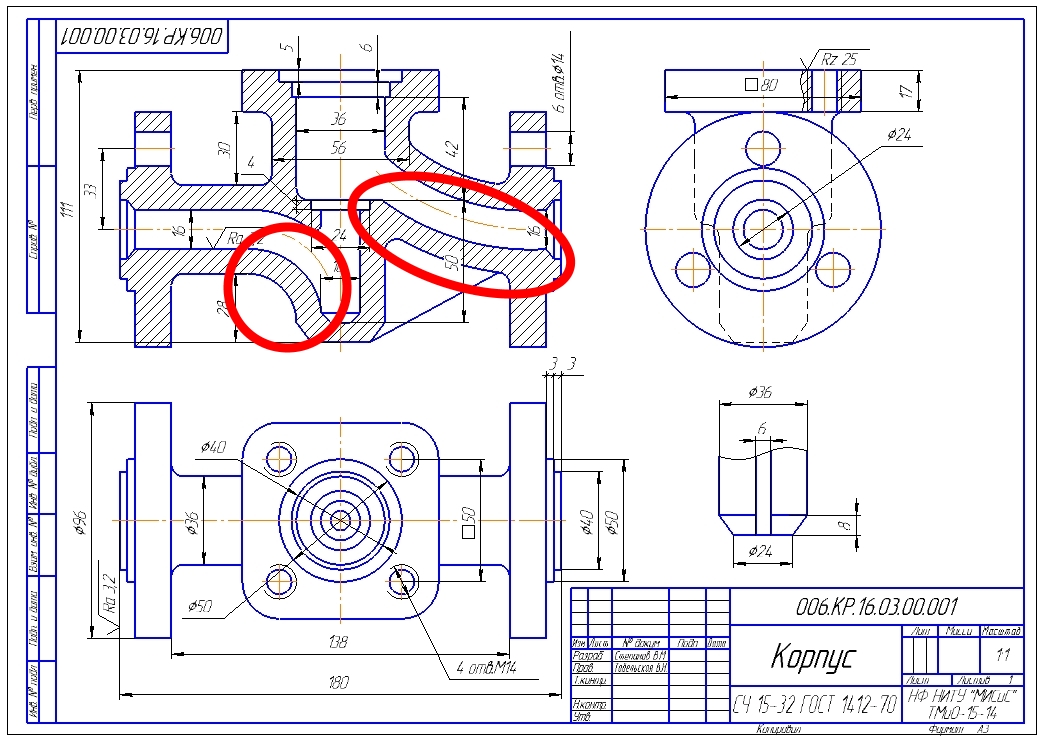

Начал заниматься 3D моделированием в Fusion 360. Хочу по чертежу построить точно по всем размерам данный элемент запорной арматуры. Не могу вспомнить из пар начертательной геометрии как определить радиус, выделенных красным, изгибов? Может литературу кто подскажет по этой теме ?
По дате
По рейтингу
Масштаб не видно, обычно 1:1 подставляют лекала, и определяют радиус, 1й курс черчения....
По этому чертежу никак!
Поставь две точки на радиусе и соедини радиусом.
Насчёт фьюжен не скажу, но в том же автокаде или компасе есть функции для определения радиуса. Посмотри, может в твоей проге тоже это есть (обычно по трем точкам).
