Сечение фигуры в компас 3д
Пытаюсь сделать сечение как на 3 изображении но ничего не получается, подскажите как сделать. Что нужно сделать?

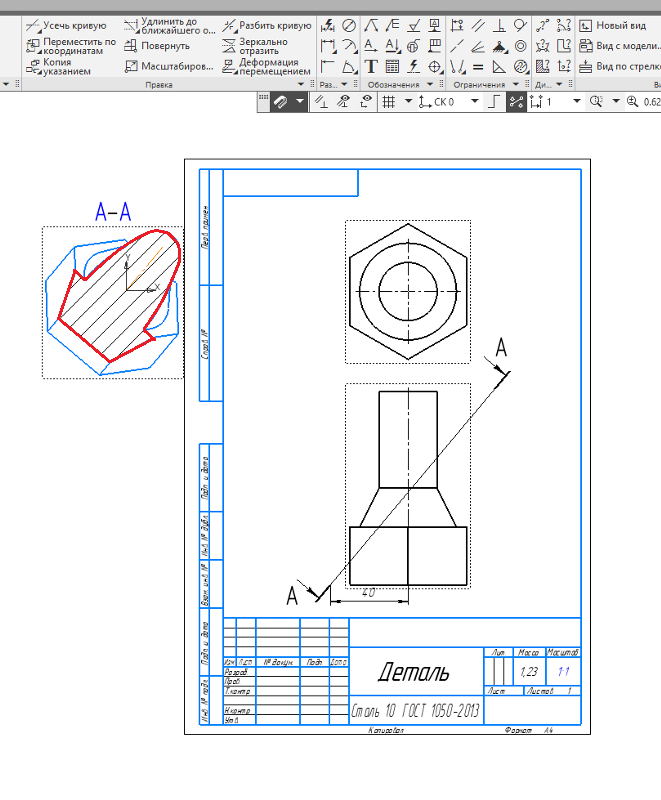

Вот тут А-А - это уже есть сечение = то что заштриховано.Разрушить вид и убрать лишние линии и все
На средней картинке — УЖЕ ЕСТЬ сечение по заданной плоскости.
Если нужно выполнить требования к плоскости, заданное на чертежах, то помести плоскость сечения перпендикулярно поверхности, на которой стоит деталь в сорока единицах от центра детали, и поверни на угол α относительно этой плоскости, используя линию пересечения плоскостей как ось вращения.
НО:
Численное значение угла α на скринах не задано. Так же не указан и диаметр нижней части. Видимо, не получается именно по этим причинам. Поэтому либо уточни условия, либо задай произвольный.
