Может ли по этим причинам трём, выбивать автоматы в щитке, из за выпрямителя дуга 318м1 профи?

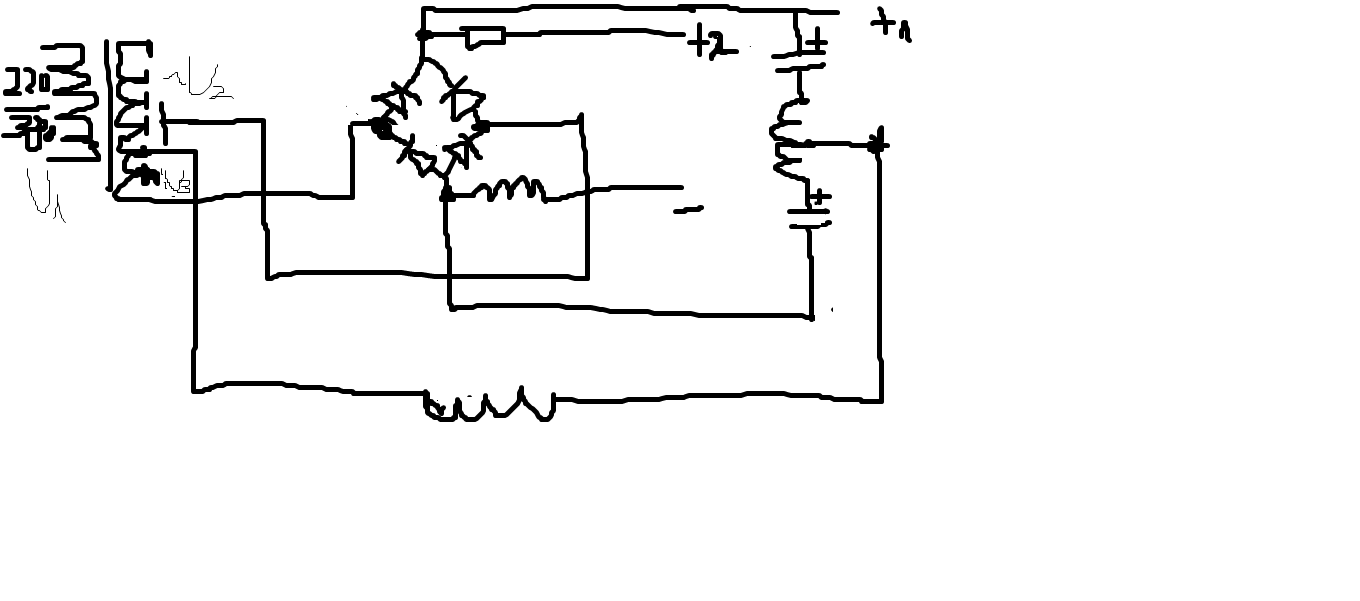

Вообщем, тема такая.. Вышибает автомат 20с в щитке..когда включаю выпрямитель.. он имеет регулировку 25-300 ампер.. трансформатор тороидальный.. сам выпрямилко весит 40кг.. 220/380в.. проблема сразу скажу не в трансформаторе и не в диодах.. т.к когда отключал цепь конденсаторов , при включении выпрямителя, автоматы не выбивались.. если не выбьет сначала, не выбьет и потом , при сварке..Значит.. стоят конденсаторы фиг знает на сколько , примерно батарея 8800-17000 мкф.. 2 конденсатора соединены последовательно, через дросель с бифилярной обмоткой,но там не 0 индуктивность, там другая схема соединения.. 1 2 3 4 контакты катушки.. 1 и 3 соединены между собой, 1 и 4 на конденсаторы, в разрыв 1 и 3 включён дроссель, который выходит с переменки, между постоянным выводом транса и дроселя 25вольт.. вроде как на каждом конденсаторе по 35 вольт(25*1.41), итого 70 вольт на выходе выпрямилко.. думаю причины две.. 1) кз виток в одном из двух дросселей 2) маленькая индуктивность дросселей, так же по второй причине подключал последовательно с 3 дросселем(включён в разрыв 2 дроселя, между конденсаторами) первичную катушку трансформатора микроволновки.. но эффекта не дало.. вырубает..
ну и 3 думаю причина это кондёры туту... Так же есть 2 плюса, 1 на 25-300 ампер, другой второй 25-175 ампер для мягкой сварки, последовательно со вторым плюсом включена железяка плоская, тонкая, длина 60см.. сечение примерно 20-40мм2
про контакты катушки 2 и 4 на кондёры*
Первичный пуск лучше проводить через лампу 150-200 ватт.После просто замкнуть её преключателем....Как сказали выше очень большой пусковой ток
Если это трёхсотамперный сварочник на основе обычного трансформатора 50 Гц – чего же ты ожидаешь ?!
У него громадный пусковой ток. Просто в холостую !
Нужен автомат серии "D" , и вдвое мощнее !
А что там с дросселями да ёмкостами происходит даже думать не хочу. Они тебе ТАКУЮ ОБРАТКУ могут организовать... что твой щиток выгорит по самое ВРУ⚡☠️ !
Сложно точно установить, по каким причинам выбиваются автоматы при работе с выпрямителем, не проведя более подробную диагностику оборудования. Однако, возможно, одной из причин может быть недостаточная индуктивность дросселей, которая может приводить к большим токовым пикам и выбиванию автоматов. Также, конденсаторы могут играть свою роль в этом процессе. Если у них маленькая ёмкость, то они могут не хватать для сглаживания тока, что может приводить к выбиванию автоматов.
Если вы подозреваете, что проблема связана с конденсаторами, то можете попробовать заменить их на более емкие эквиваленты. Однако, необходимо убедиться, что выбранные конденсаторы совместимы с выпрямителем и могут выдерживать требуемые параметры напряжения и тока. В целом, для решения данной проблемы рекомендуется обратиться к специалисту с опытом работы с электрооборудованием для проведения более подробной диагностики и ремонта.
