Подключить подсветку матрицы..

Question

Подключить подсветку матрицы..

Aleksandr K. Просветленный (49568), на голосовании 17 часов назад

матрица V236H1-LE5
скалер TP MS338E.PB803

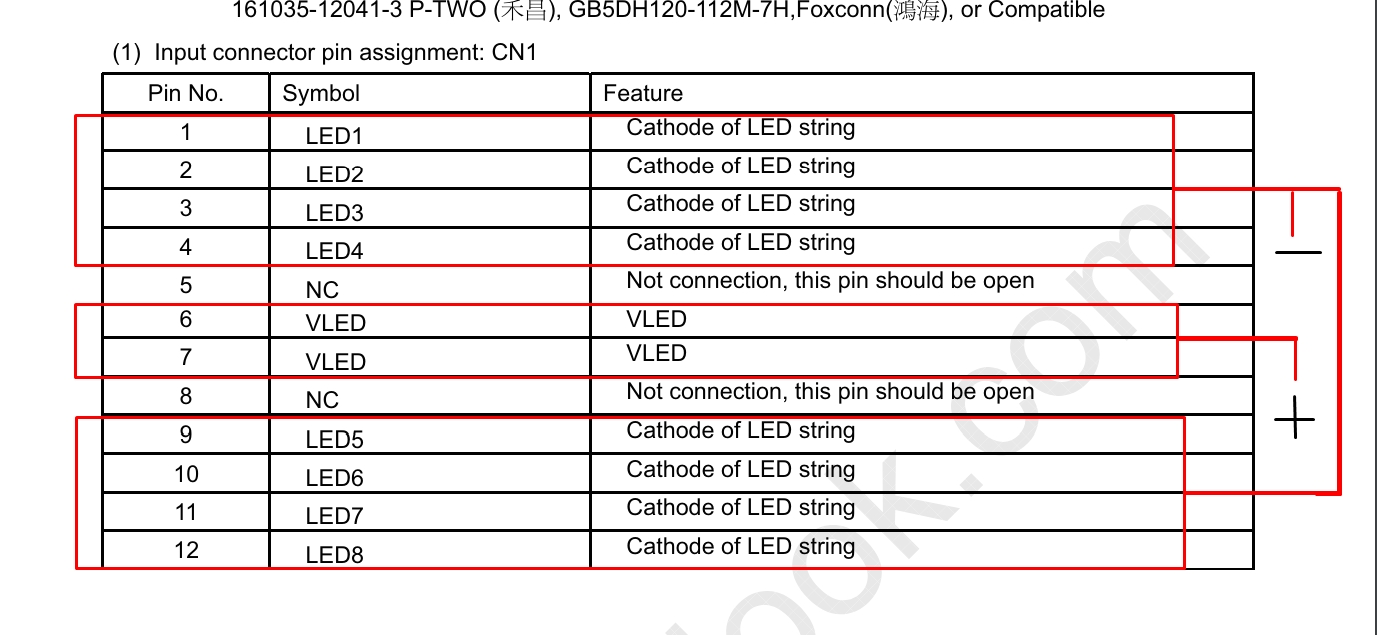

у матрицы подключение питания:
(хотелось бы сделать так,это часть вопроса)

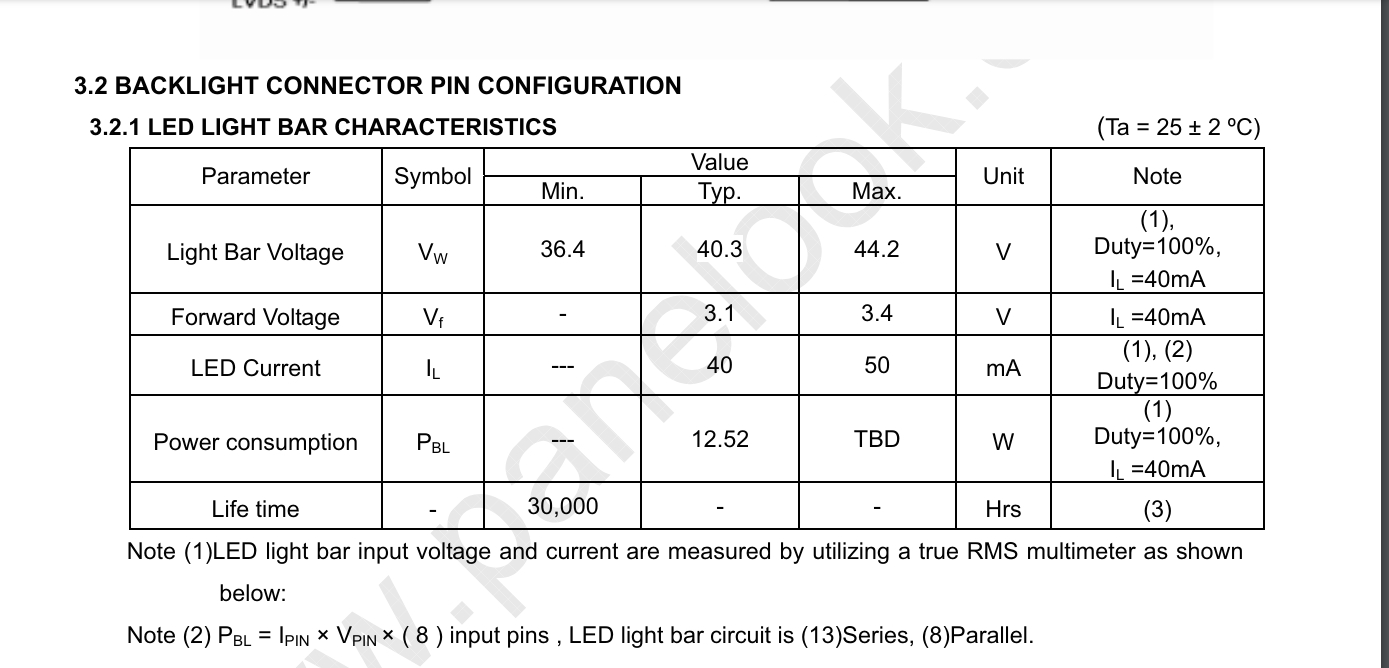

характеристики подсветки: 13S8P

не пойму это характеристики всей линейки или только одной параллели (в английском не очень,гугель напереводил так что просто запутал)
у скалера подсветка 30в-140в/35w на lm358,ток можно убавить датчиками тока...я так понимаю если подключу подсветку как нарисовал то скалер мне должен выдать 36в-44в 35вт?..помогите разобраться пожалуйста с этой линейкой..на счет почитать,честно,уже начитался так что перестал что либо понимать((

Дополнен 1 месяц назад

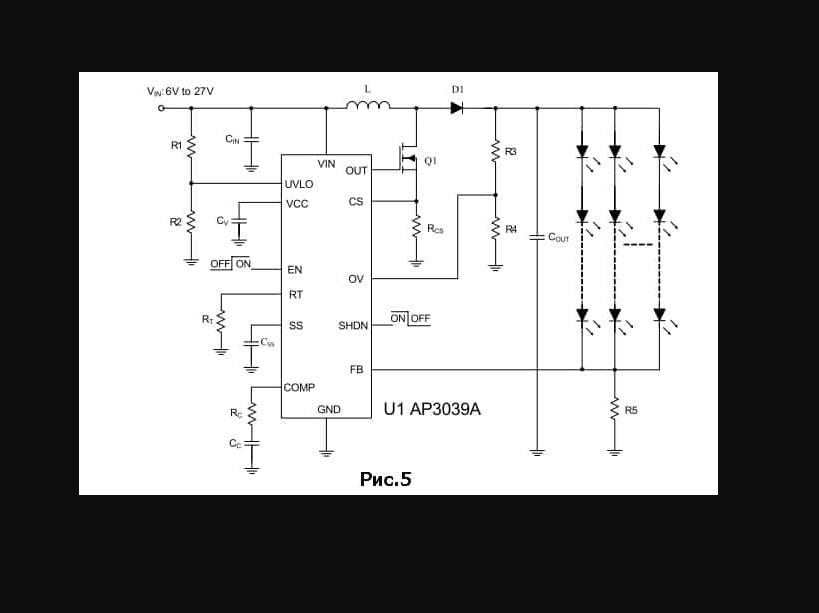

родной драйвер подсветки был PWM LED driver: AP3039AM..думал там нечто заумное многоканальное судя по дорожкам))...оказывается просто тупо параллельно все..осталось разобраться с этим 30-140в /35вт

Дополнен 1 месяц назад

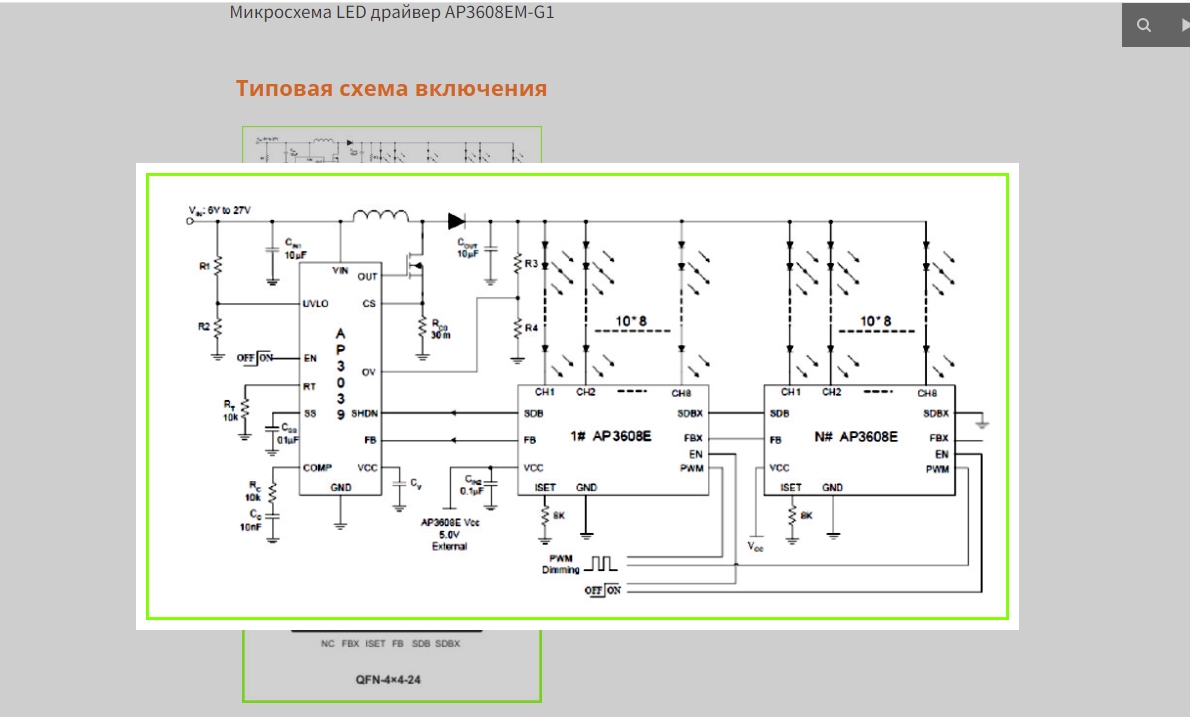

ошибся,драйвер на 8 каналов AP3608EM-G1 ..схемку немного не ту скачал.

Дополнен 1 месяц назад

Answer 1

Vov4ik Мастер (1951) 1 месяц назад

40 мА ток одного диода и одной линейки.

Aleksandr K.Просветленный (49568) 1 месяц назад

а что это за тип линейки 13S8P ? 13 диодов последовательно в 8 линий параллельно? 3,6в*13=46,8в 40ма*8=320мА
то есть надо 46в 320мА
А КАК СРаботает это 30в-140в/35w?...не совсем понимаю как это посчитать.

Aleksandr K.Просветленный (49568) 1 месяц назад

что то диодов многовато для 24дюймовой матрицы))...хотя))

Vov4ikМастер (1951) 1 месяц назад

Будет печка из резисторов, не зря придумали импульсные преобразователи.

Aleksandr K. Просветленный (49568) ну какой есть..вроде разобрался.стабилизатор тока скалера выдает 30-140в 300мА,датчик тока 0,256 Ом из 5 резисторов,мне надо 40мА,в 7,5 раз меньше..это получится сопротивление 1,92Ом..набрать так же кучкой...не подскажете правильно я хоть шагаю?
