+1Инженеры, помогите пожалуйста по оформлению чертежа

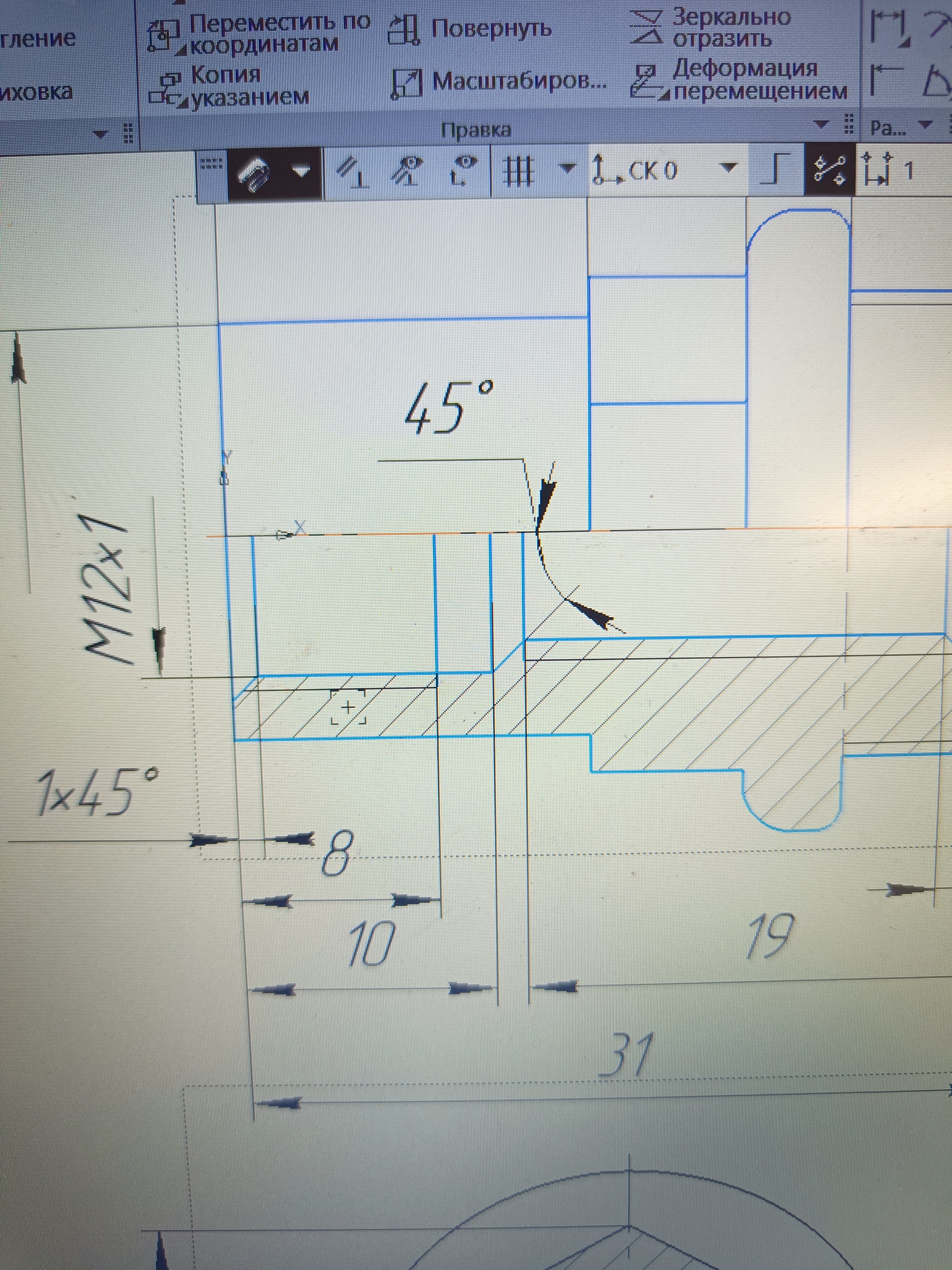

Не могу понять, тут нужно обозначать проточку или нет? И если да то для какой именно резьбы, левой или правой
По дате
По рейтингу
Слева нужды в проточке выхода резца НЕТ
1.Тут нет проточки (ГОСТ 10549-80).
2.Проточка никак не отличается для правой и левой резьб.
3.*Размер М12х1 стоит не к той линии.
4*.Резьба справа построена не до конца. Скорее всего она таки сквозная и выходит на фаску.
