Зачем последовательно с газоразрядным индикатором включается резистор?
Вадим Колесников
(151),
закрыт
1 месяц назад
Лучший ответ
Найдж Ефимов
(7452)
1 месяц назад
если рассматривать - это электровакуумный диод со свойствами стабилизации .
температура не стабильная .
чем горячее, тем проводимость больше.
1е назначение регулировка яркости, 2е- ограничение тока, иначе сегменты быстро выгорят.
рассчитать - как и все цепи- согласно паспорта. но, обычно, повтор уже имеющихся схем.
температура не стабильная .
чем горячее, тем проводимость больше.
1е назначение регулировка яркости, 2е- ограничение тока, иначе сегменты быстро выгорят.
рассчитать - как и все цепи- согласно паспорта. но, обычно, повтор уже имеющихся схем.
Вадим КолесниковУченик (151)
1 месяц назад
Как рассчитать резистор?
Найдж Ефимов
Мыслитель
(7452)
Вадим Колесников, по тому, же закону ома.
из питающего вычесть напряжение, которое нужно сегменту для горения
из паспорта на лампу выбрать необходимый ток . подобрать резистор так, чтобы ток не выходил за рамки.
Вадим КолесниковУченик (151)
1 месяц назад

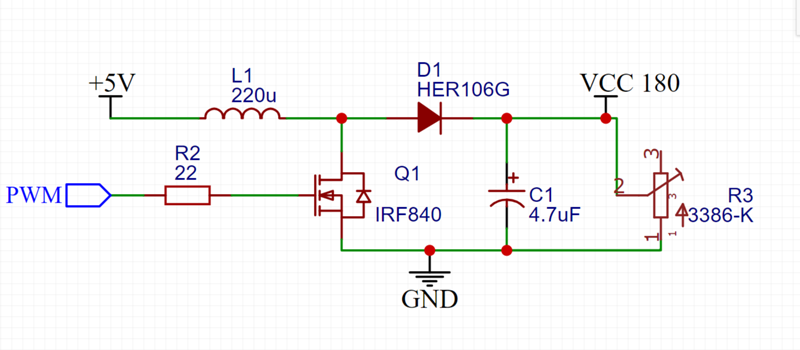

Я использую слабенький генератор для питания Ламп, вот его схема:
На выходе без нагрузки получаю 250 вольт, под нагрузкой в виде лампы напряжение падает до 130 вольт!!!
Напряжение возникновения разряда - 170В
Напряжение поддержания разряда - 150В
Я просто не понимаю надобности резистора, если даже напряжения ниже нормы!!!
Яркость лампы меня устраивает!
На выходе без нагрузки получаю 250 вольт, под нагрузкой в виде лампы напряжение падает до 130 вольт!!!
Напряжение возникновения разряда - 170В
Напряжение поддержания разряда - 150В
Я просто не понимаю надобности резистора, если даже напряжения ниже нормы!!!
Яркость лампы меня устраивает!
Найдж Ефимов
Мыслитель
(7452)
Вадим Колесников, а вы рассмотрите более объемнее.
там ведь цифры уже сформированы и площадь электродов разная.
в данном случае вам резистор не нужен - его обеспечивает то, что ваш источник питания сам даст столько, сколько нужно . "
Напряжение возникновения разряда - 170В
Напряжение поддержания разряда - 150В" могу ошибаться, но, что то, многовато.... на сколько помню свечение идет уже от 75 вольт
Вадим КолесниковУченик (151)
1 месяц назад
"
Напряжение возникновения разряда - 170В
Напряжение поддержания разряда - 150В"
Это взято с документации!
В генераторе база мосфета подключается к шим выходу микроконтроллера с частотой 30 кГц
Напряжение возникновения разряда - 170В
Напряжение поддержания разряда - 150В"
Это взято с документации!
В генераторе база мосфета подключается к шим выходу микроконтроллера с частотой 30 кГц
Найдж Ефимов
Мыслитель
(7452)
Вадим Колесников, " к шим выходу микроконтроллера с частотой 30 кГц" а там рассчет идет 50 герц пульсирующее.
Вадим КолесниковУченик (151)
1 месяц назад
Генератор ни как не подстраиваться под ламп, частоту открытия ключа задаёт микроконтроллер.
Вопрос в том, нужно ли ставить резистор если напряжение под нагрузкой - 150 вольт, такое же как и в документации.
Получается сопротивление резистора будет очень мало.
Можно попробовать увеличить напряжение и поставить резистор.
Вопрос в том, нужно ли ставить резистор если напряжение под нагрузкой - 150 вольт, такое же как и в документации.
Получается сопротивление резистора будет очень мало.
Можно попробовать увеличить напряжение и поставить резистор.
Найдж Ефимов
Мыслитель
(7452)
Вадим Колесников, тут вам резистор, просто, не нужен = у вас максимальный ток будет регулироваться зарядом, который накопиться на буферном конденсаторе в 4,7 мк
другими словами - аварийных режимов для лампы не будет - напряжение источника упадет до приемлимых
Остальные ответы
Петро Хрiн
(75136)
1 месяц назад
У газоразрядных ламп есть напряжение зажигания (обычно напряжение сети) и напряжение горения. Напряжение горения на много меньше напряжения зажигания. Разница напряжений зажигания и горения гасится последовательным резистором. Разделив разницу напряжений на ток горения лампы получите сопротивление в Омах. Квадрат тока горения умножить на сопротивление даст мощность резистора.
Игорь Табакаев
(2604)
1 месяц назад
Резистор понятно, но зачем ещё колпачки на разрядник пялат, вообще ничего не видно, я комфоркам из-за этого переключатели переделал в среднее положение на половину мощности ошибёшься какую комфорку включил, хотя бы кастрюля и тэна не сгорят.
