Подскажите в чем ошибка цепи

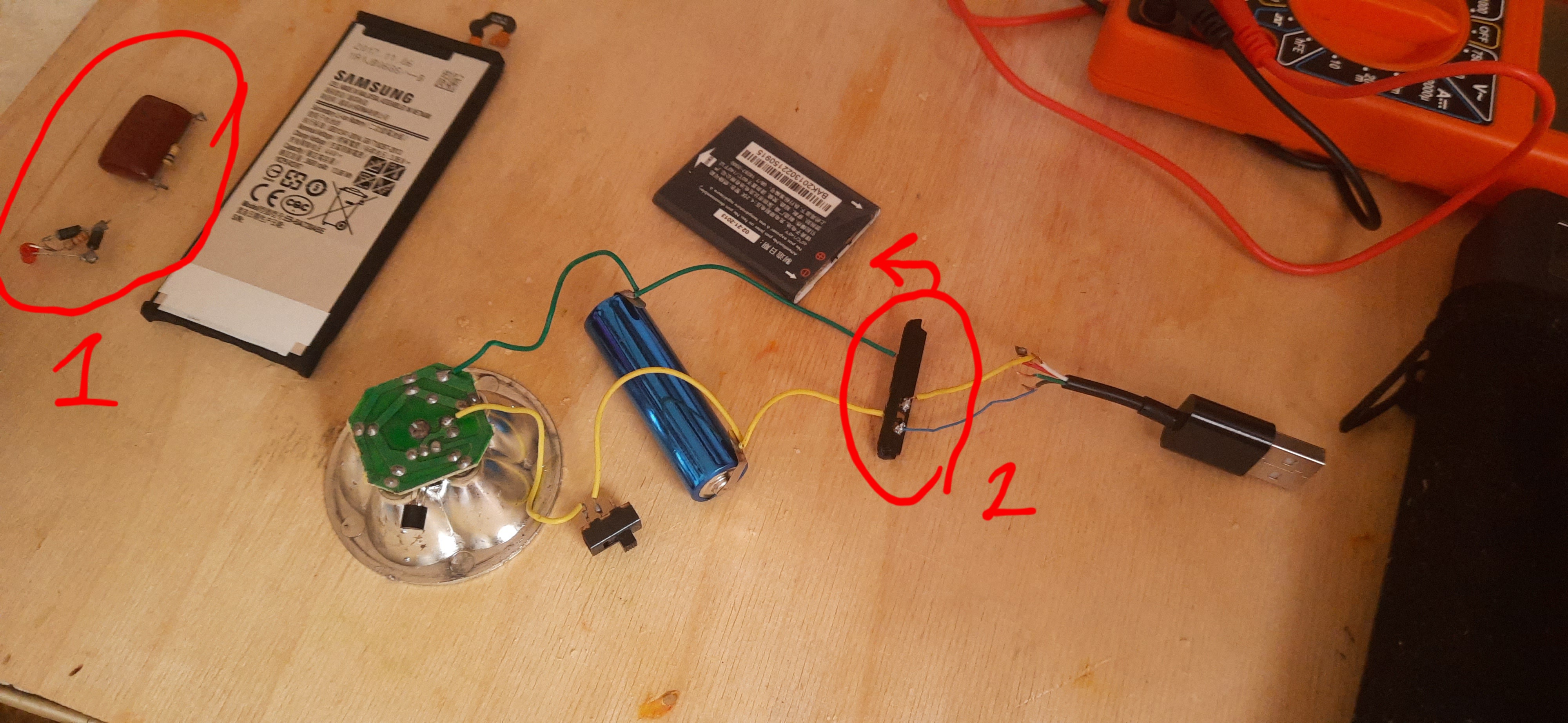

Здравствуйте, сразу скажу, я мамкин кулибин-электрик. Купил мультиметр и паяльник и первым делом спалил первый мультиметр, ибо хотел проверить ампераж приложив черный к минусу а красный к плюсу. А паяльником еще и паять не умею. Вот. Решил начать с простого , переделать старый то ли советский, то ли китайский фанарик. Тот , у которого сзади вилка торчит, заряжать от 220. Идея такая была: заменить какую то понижающую штуку (на фото номер 1) на плату из простой зарядки, одноамперной. Но, что бы аккум не перезаряжался, советовали припаять в цепь (то ли контроллер от акб мобильного старого, то ли защиту (на фото номер 2) собрал цепь, и, перед тем, как припаивать плату от зарядки, решил припаять юсб шнур и просто вставить его в повербанк, что бы проверить эту всю кашу. Аккум за секунд пять разогрелся почти как паяльник. И вот я то тупой, это понятно, но никак не могу понять что я не так сделал в этой цепи... Гляньте плз , кто шарит, подскажите. У меня были грандиозные планы на этот фонарик... диоды помощнее, аккум другой и т д... А потом уже солнечную станцию собирать))) инвертор уже идет)
Аккумулятор 1,4 вольт ?
USB - 5 вольт, 500...900 мА
Сколько на аккумуляторе мАч.
предлагаю, начать с теории электротехники. ладно хрен с тобой сам сгоришь, люди то окружающие при чём?
"Понижающая штука" - тупо выпрямитель с резистором. Либо накосячил в подключении платы от аккума, либо ток на ней выставлен космический (ПРИ УСЛОВИИ что аккум на то же напряжение), а что ты сделал не так - так это полез что-то собирать, не изучив ни строчки теории. Опять возвращаемся к проблеме фотографов - купили фотик и думают, что уже фотографы. Теперь то же самое с электронщиками. "Я электронщик, смотрите, у меня тестер есть! Даже школьную программу по законам постоянного тока не освоил, но прибор-то есть, значит, можно собирать х_ету!".
Так много не читают
Плата защиты от аккумулятора заперта низким напряжением элемента, она откроется только при 3 вольтах, и элемент нужен литиевый на 3,6, а эта батарейка вообще не известного происхождения, выкинь ее нафиг и вместо платы поставь обычный резистор для ограничения тока заряда лития до 450 ма, а этот фонарик прекрасно работает от 3,6 вольта, если схему не перепутать....
