Блок питания для микшерного пульта
Добрый вечер. Про...теряли блок питания от микшерного пульта Mackie MIX12FX. Купить - хз, чот не нашли. Возникла мысль изготовить самостоятельно, но нет точного понимания, как в этом микшере устроено питание. Судя по всему, внутрь заходит переменное напряжение 9в, и уже там всё выпрямляется. Можно ли, допустим, намотать на какой-нибудь ТВК-110Л2 вторичную обмотку на 9в и припаять разъем?

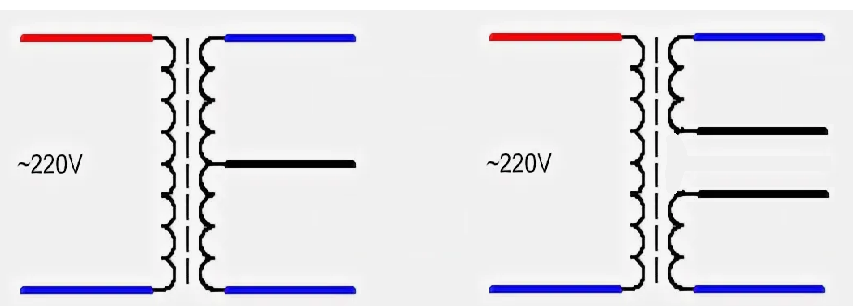

поддерживаю вышенаписавших,прозвонить если центральный контакт контачить с корпусом то не зря написано 9х2 ну жен транс с обмоткой с средней точкой две полуобмотки по 9 общее 18,либо транс с двумя обмотками по 9 включеными последовательно с выводом от соединения обмоток
Многие профессиональные музыкальные девайсы имеют внешние БП именно переменного тока. А попросту – внешний сетевой трансформатор. Все остальные кишки – во внутре устройства.
Тут похоже трансформатор должен быть 2×9 вольт , чтоб организовать полноценную "двуполярку" для питания операционников. По постоянке как раз выйдет 2×12 ..
Надо сервис-мануал на него найти. Либо разобрать ! Для разбирающегосего в электронике сразу будет очевидно , "что и куда" ему нужно.
Найти такой транс – без проблем ..
P.s..
Никогда не понимал идиотское желание вытащить сетевой транс во вне , особенно если устройство далеко не с сигаретную пачку , а питание от батареек явно не предполагается !
Туда заходит не только переменка, но и общая точка. Без переделки ничерта не выйдет.
..
Вообще, там внутри он нуждается в двухполярном питании. В идеале - 14-15 вольт на каждое крыло. Вероятно, такое преобразование там делается из однополярного входа, это возможно.
Что ж, раз написано "9 вольт" - то и подавай 9 вольт, чего тут стесняться. А по нагрузочной способности - в пульте нет никаких мощных потребителей, ему нужно вряд ли больше 1 ампера. В радиомагазине можно без труда найти трансформаторный или даже импульсный источник такой мощности, и просто подключить. Либо просто трансформатор в голом виде, либо любой блок питания на 9 вольт, пусть даже постоянного напряжения.
Вызывает вопросы только одно. Нафига там нанесена табличка насчет "высокого напряжения", если его там физически нет?

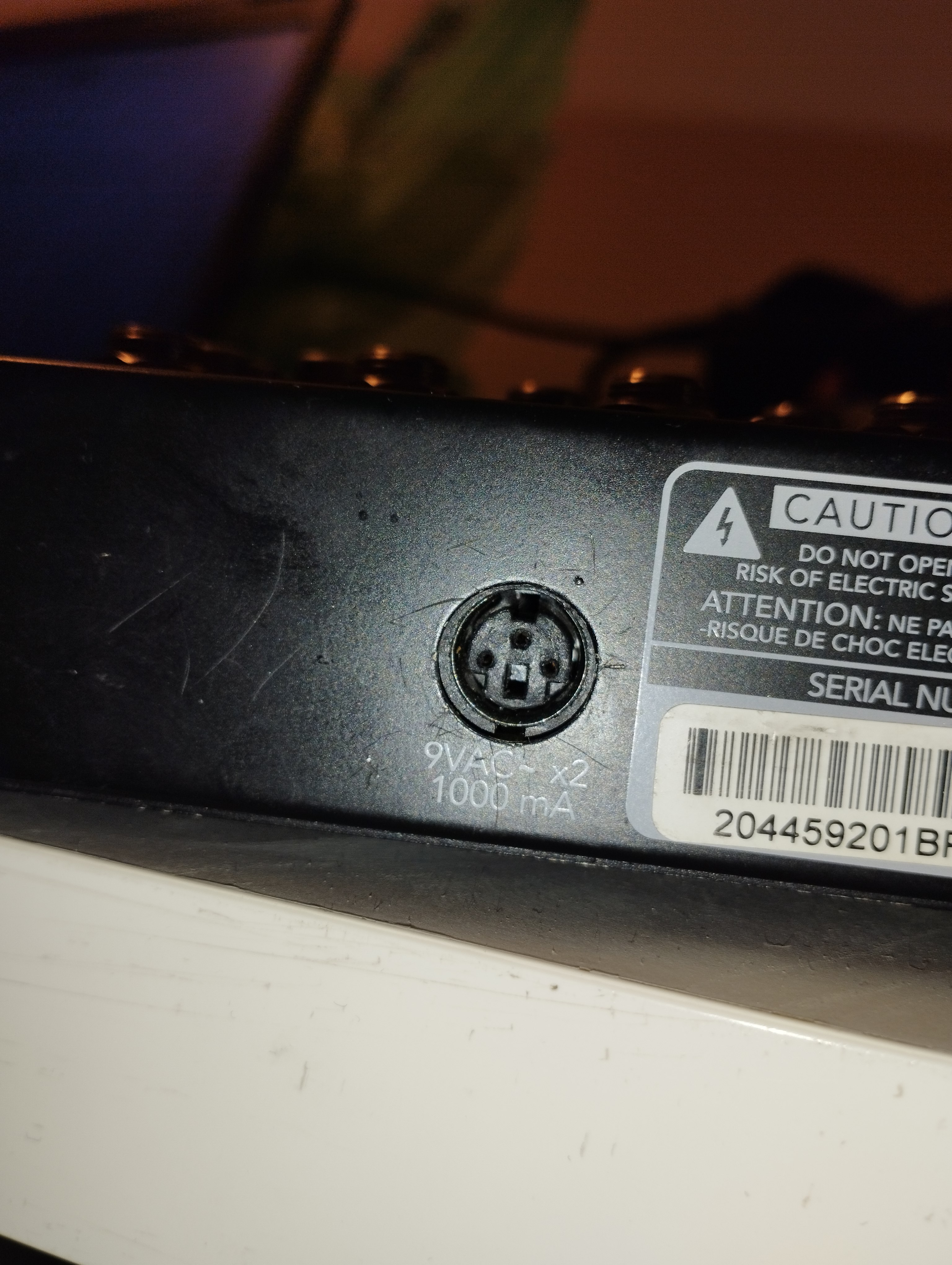

О. Оказывается, даже этот "1 ампер" там тоже написан. Я угадал :-)
