Электрика в дачном домике
Приветствую! Уровень знаний в электрике нуль, так что строго не судите. Для себя хочу разобраться.
Сразу скажу, нужно максимально просто и недорого. Заземления нет и сейчас сделать нет возможности!

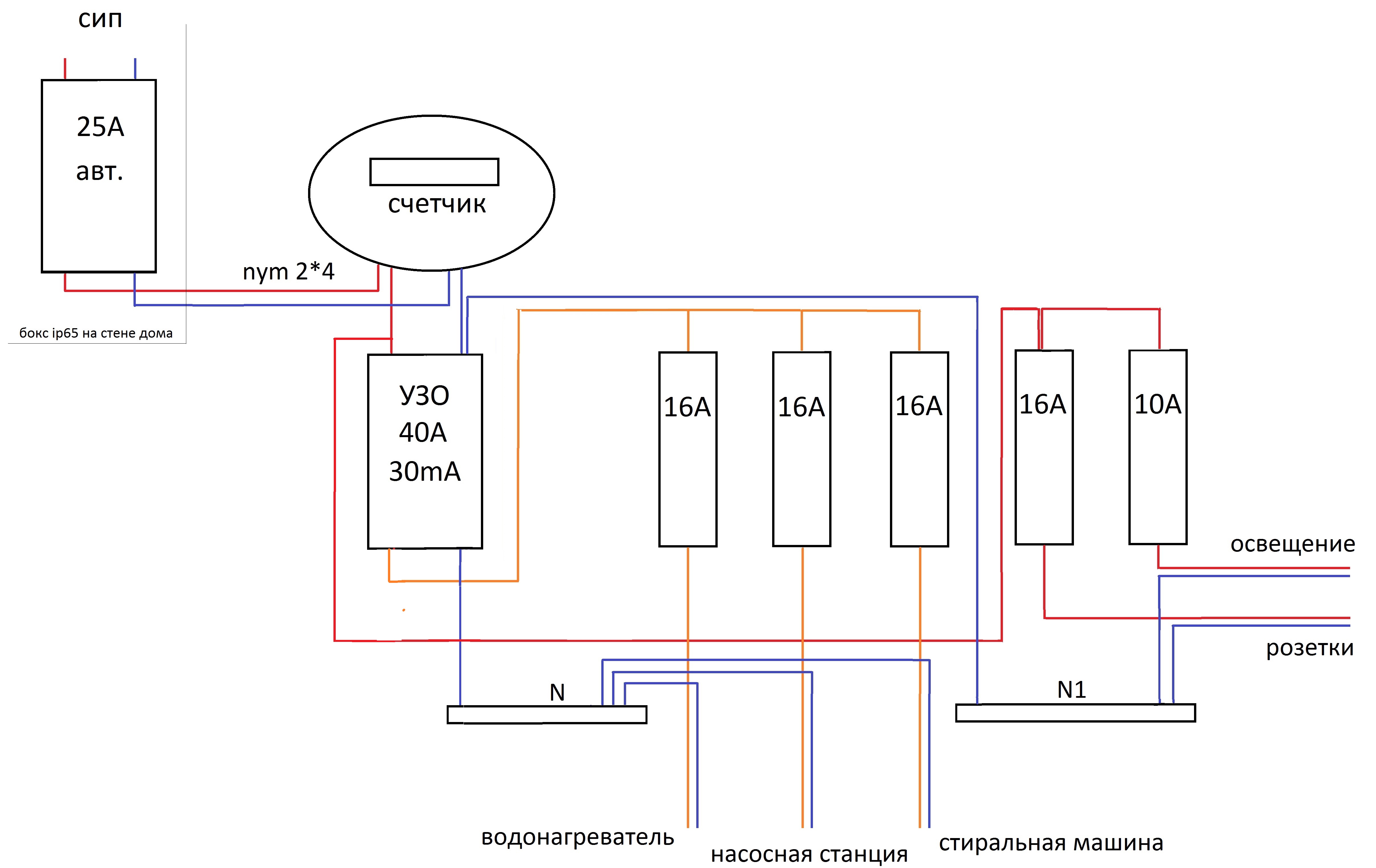

Вводные данные: имеется подвод электричества со столба по воздуху (я так полагаю СИПом). Далее будет установлен двухполюсный автомат 25А на доме, в защищенном боксе. От него планируется ввод в дом кабелем 2*4 (электрик вообще предлагает 2*2,5). В общем далее попытался изобразить простейший щиток. Не знаю на сколько верно, критикуйте. УЗО на уровень выше вводного автомата не нашел, думаю на 40А подходит тоже. Единственное не понимаю, на случай отъезда, нужно ли предусмотреть выключатель нагрузки перед узо, не бегать же каждый раз с лестницей на улицу и вырубать вводной автомат.
P.S. В схеме косяк не заметил!!! Фаза на группу освещение и розетки беру до УЗО!
Для УЗО нужна земля.
2х4 сойдёт, только берите медь.
Интересно: вводной автомат на 25А, а УЗО на 40А)
на освещение 10А это очень много, достаточно 6А. на стиралку 10А достаточно.
Вся нагрузка только после УЗО !
Между рубильником и счётчиком ОБЯЗАТЕЛЬНО должен быть ВВОДНОЙ автомат. Иначе даже электрику для замены счеткчика придется лезть на столб и вырубать рубильник, а они сейчас довольно нежные - пара выключений и начинают греться и отгорать...
