Сколько идёт вольт по проводам в usb кабеле?
Сколько идёт вольт по проводам отвечающим за передачу данных в стандартном usb кабеле? Переменный или постоянный? Как его считать и применять?
ДополненЛЮДИ Я СПРАШИВАЮ ПРО ПРОВОДА ОТВЕЧАЮЩИЕ ЗА ПЕРЕДАЧУ ДАННЫХ А НЕ ЗА НАПРЯЖЕНИЕ!!

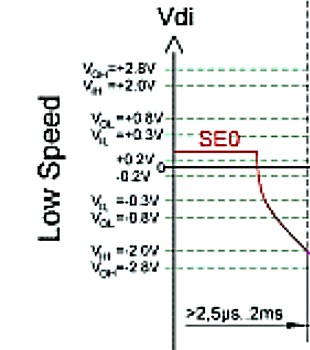

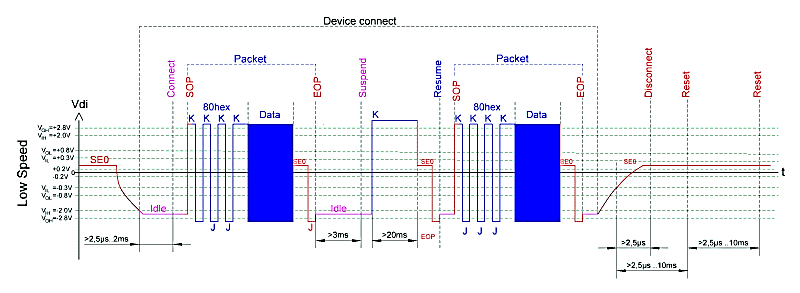

Логические уровни - дифференциальные уровни от 2 до 2.8 В, дети! Если D+ - D- > 2 В, то это "1", сли D- - D+ > 2 В, то это "0"
Насчет постоянный или переменный... Будь он постоянным - длина кабеля передачи данных была бы не ограничена НИЧЕМ, а она отчего-то - несколько метров. Сигнал там высокочастотный, в длинной линии затухает, даже если ток в приемник не передается при высоком входном сопротивлении.

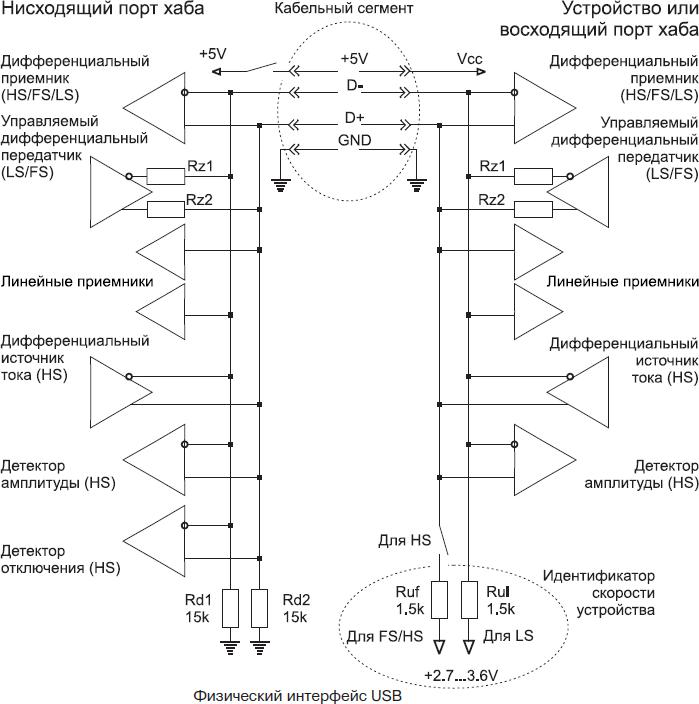

Ну ... Как бы вот так ! Если понятно ..
.
Если непонятно – я не виноват !
логическая единица или Н-уровень – это любое напряжение в диапазоне +2.5 ... +5 вольт. Высокоимпедансное состояние - +0,8 ... +2.5
А сколько подадут, столько и идет. По умолчанию - 5 вольт. Но умные зарядки, пообщавшись с телефоном и опросив его желания и возможности, могут повышать напряжение в несколько этапов, вплоть до 40 вольт. Иначе при скоростной зарядке получился бы слишком сильный ток для таких проводов, они бы плавились.
В стандартном USB-кабеле напряжение составляет 5 вольт. Ток ограничен значением 500 мА. Напряжение постоянное, оно жёстко стабилизируется цепями внутри блока питания.
