Как правильно подключить переменный резистор?
Подключил на вход усилителя переменный резистор, к одному крайнему и к среднему контакту, итог будто ничего в разрыв и не подключал, то есть звук всегда на полную мощьность

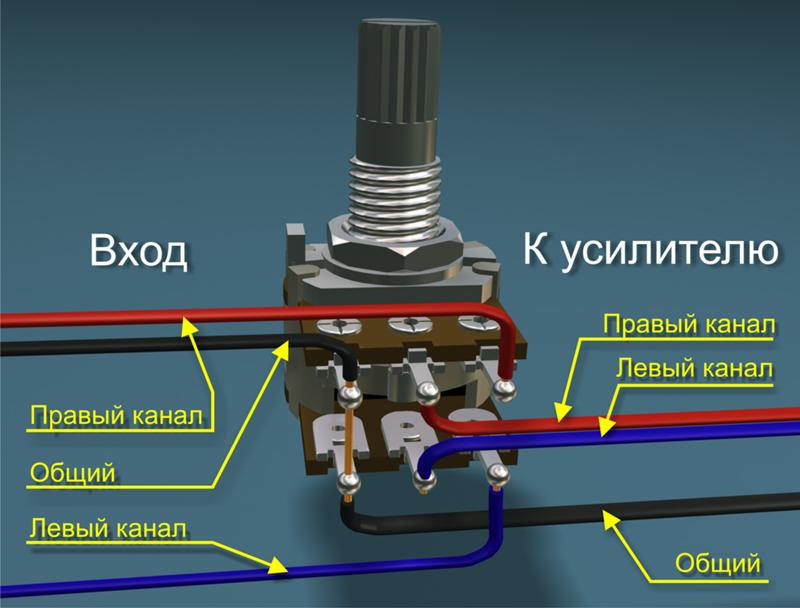

Как на рис. volume control
если у тебя у переменника подвижный контакт (относительно которого меняется сопротивление )посередине, то подключай один из крайних как общий (и к земле усилка, и к земле источника звука), средний контакт подключай на вход усилка, а второй крайний на выход источника сигнала. И будет тебе счастье!!
А ты если я верно понял, просто в разрыв сигнального провода его врезал.

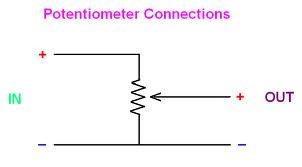

Включи, как на рисунке. Слева - вход, справа - выход.
Естественно, обозначения + и - на картинке - фейк ))
В звуковых сигнальных цепях переменный ток. Просто лень плюсы и минусы закрашивать...
