Правильно ли я представляю деталь ?
всем привет и сразу хочу спросить правильно ли я представляю деталь и не могли бы вы помочь мне с этим чертежом ? я учусь на первом курсе университета и нам задали начертить чертеж а с черчением у меня проблемы не сталкивался никогда с таким предметом.

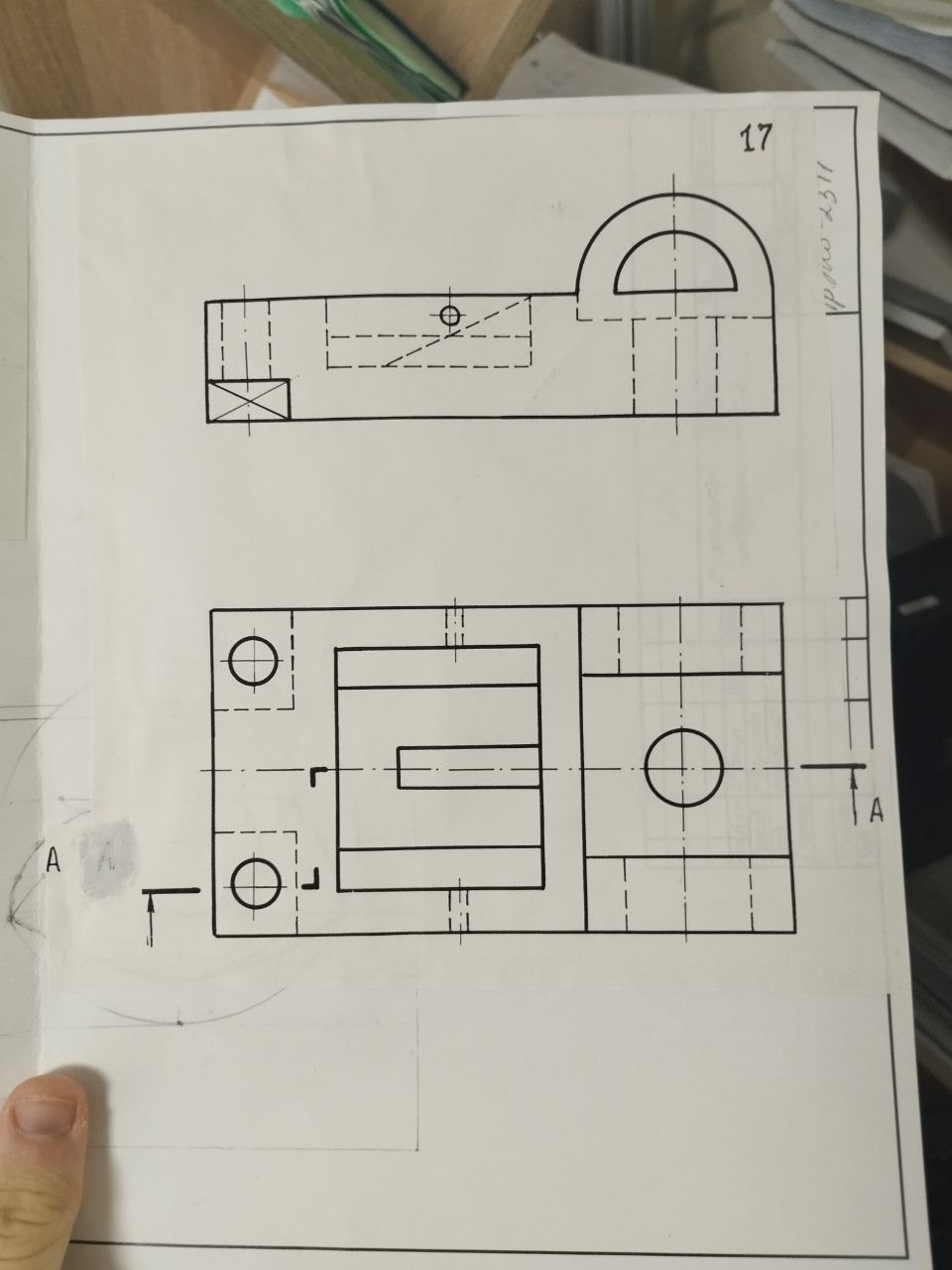

Вот исходный чертеж.

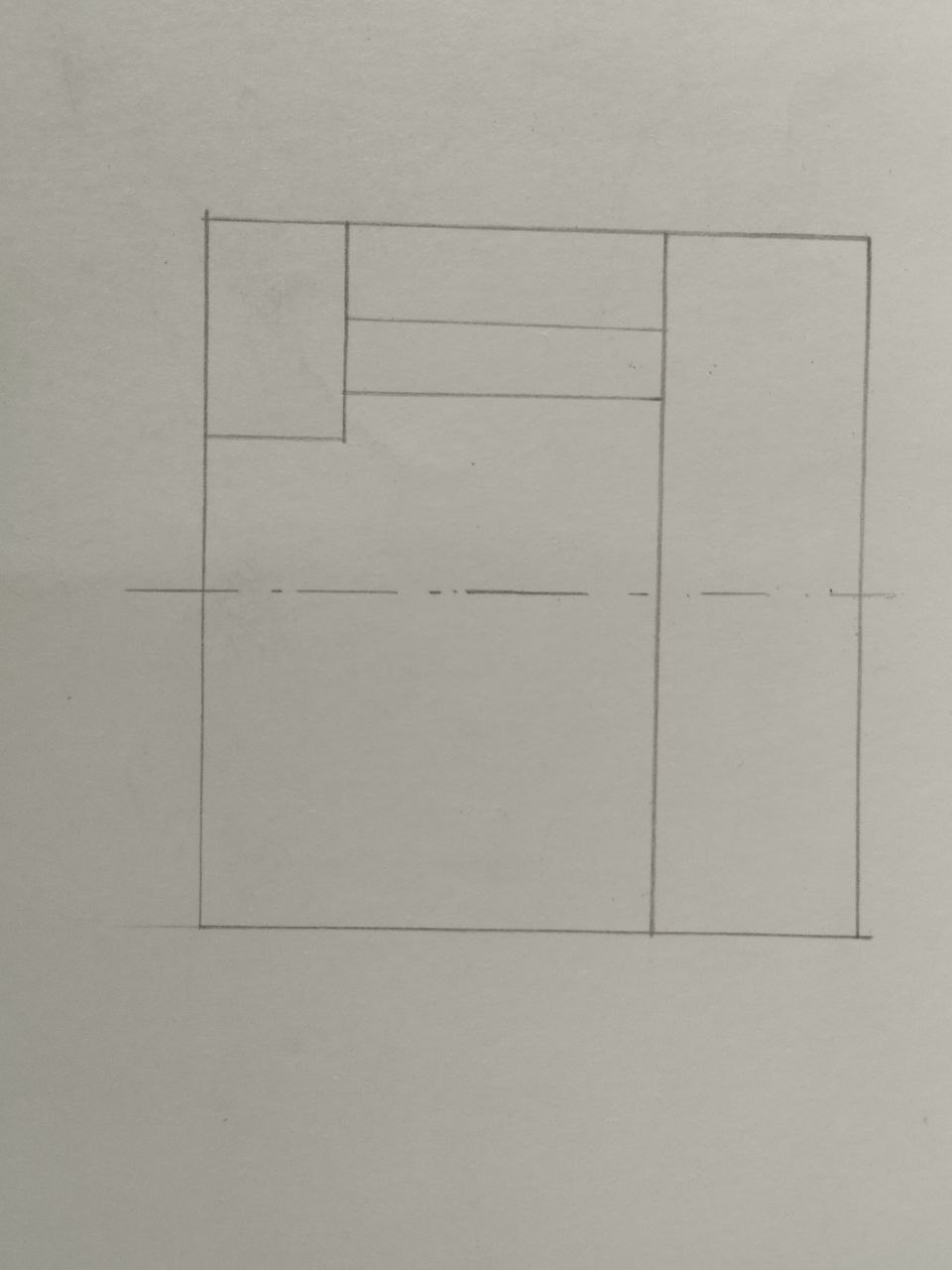

вот что я смог додумать и это все что моя голова смогла представить.
По дате
По рейтингу
как-то так
Здравствуйте, к сожалению не верно, да и на моем опыте, даже если вы начертили деталь, могут докопаться, до длинны линии, акуратности, заступов, советую спросить у родственников и знакомых которые работают в техническом направлении: сварщики, монтажники, слесари, инженеры. Но честно на мой взгляд деталька с подв@$&бонами.
